Koltec, clôture EB10, électronique sur pile sèche 9 Volts :

• Diffusion importante en France depuis environ 1975.
• Homologation en France par Copélevage : COP-DACE-2623
• Pile standard d’origine : Saline, zinc-air, 8,7 Volts, 45 Ah (Mazda AD 6540. Dimensions L=168, l=113, H=114 mm).
• Pile spéciale 2022 : Alcaline, 9 Volts 75 Ah. (Dimensions L=168, l=113, H=114 mm).

Description et particularités de la clôture Koltec, EB10, électronique sur pile sèche 9 Volts :

• Le rupteur électronique alimente (à la tension de la pile), avec des commutations calibrées de durée réglable une bobine de Ruhmkorff. Il est simple, robuste et fiable.

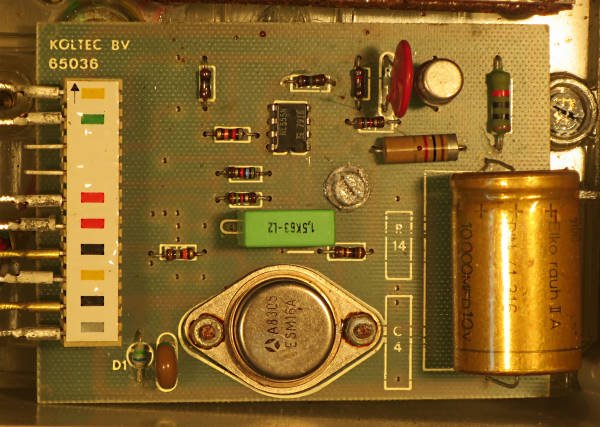

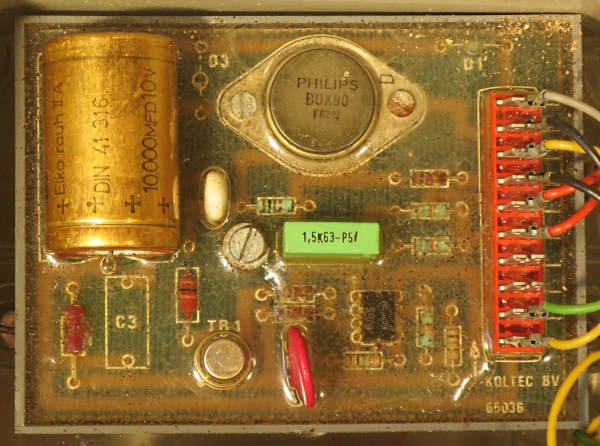

• Montage sur circuit imprimé simple face avec bornier 10 broches pour cosses Faston de 3 mm repérées avec la couleur des 8 fils à raccorder. Une première version était réparable avec les composants accessibles ; ensuite les composants ont été enrobés dans une résine transparente.

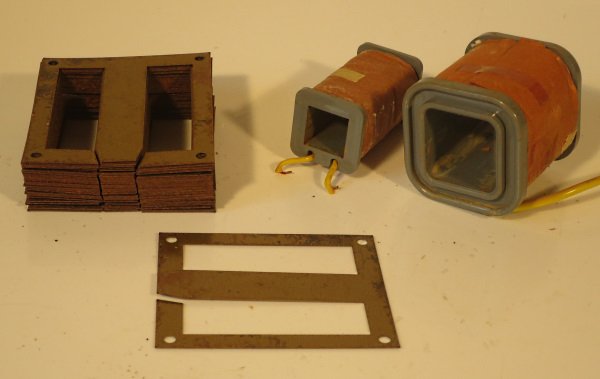

• Le transformateur (bobine de Ruhmkorff), avec primaire et secondaire bobinés sur des carcasses concentriques imbriquées est entôlé par un circuit magnétique cuirassé (tôles recuites vernies épaisseur 0,4 mm, 80x90 mm, empilage 20,8 mm, noyau 20x20,8 mm, entrefer 1 mm de part et d’autre de l’extrémité du noyau).
• Le pupître de commande et contrôle est équipé d’un interrupteur tumbler « Arrêt-Marche » et d’un autre interrupteur tumbler « Normal-Fort » agissant sur la puissance des impulsions. Un voyant néon clignote au rythme des impulsions.
• Les bornes des sorties « Clôture » et « Terre » sont solides et très bien isolées.

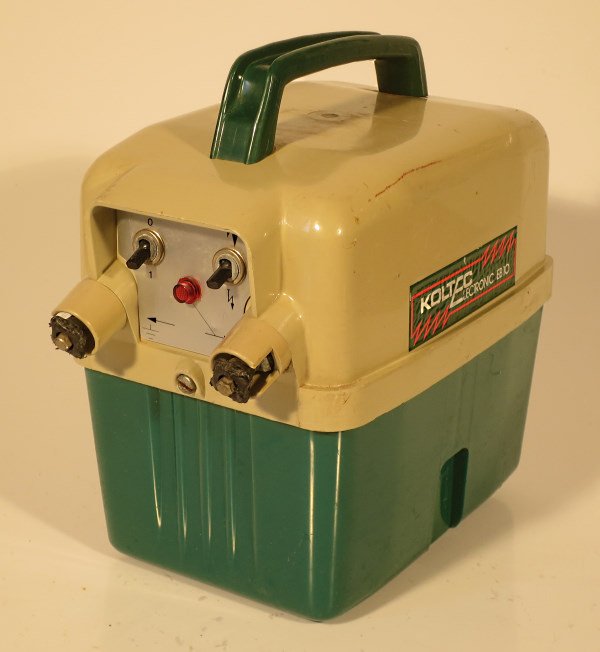

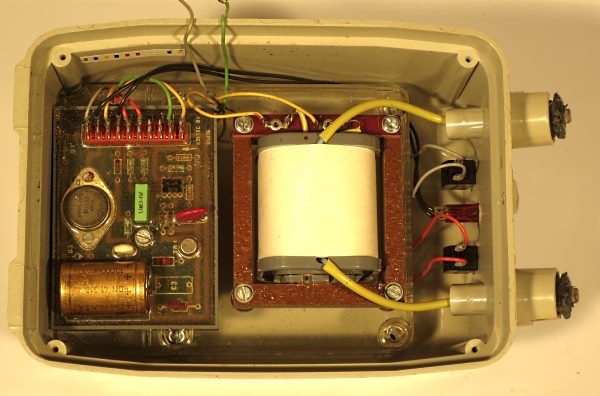

• Assemblage dans un beau et solide coffret moulé en plastique dur, 2 pièces : Partie haute logeant le rupteur et les commandes avec large poignée de transport. La partie basse contient la pile qui est facile à remplacer. La protection de la pluie est excellente.
• Réparations possibles, faciles pour les commutateurs, onéreuses pour le rupteur électronique et la bobine d’origine.

Débobinage de la bobine de Ruhmkorff de la clôture Koltec, EB10, électronique sur pile sèche 9 Volts :

• Avec une bobine d’environ 45 ans, carcasses indépendantes imbriquées, isolées au carton mince mou pour le primaire et au mylar 80 microns pour le secondaire. Aucune imprégnation. Débobinage facile.

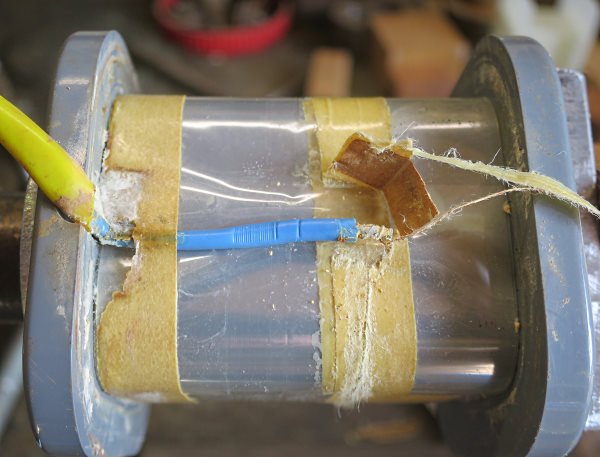

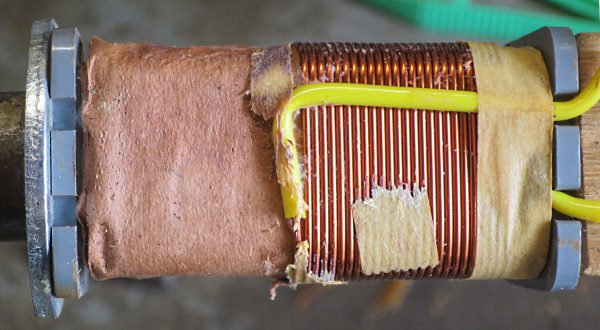

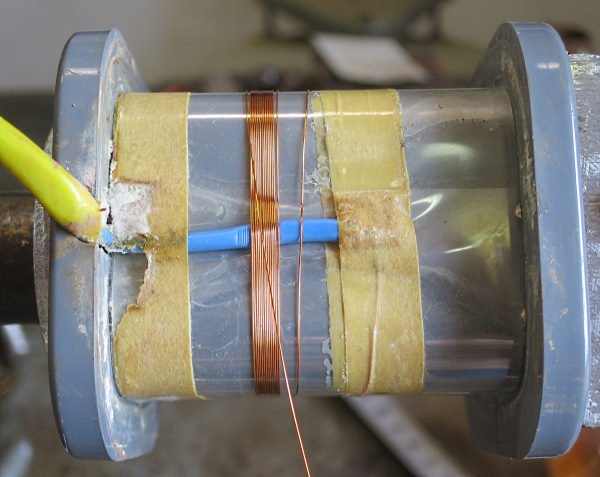

• Primaire : Sur carcasse spéciale PVC gris à deux joues s’emboitant dans la carcasse semblable du secondaire, sont bobinées 3 couches (127 spires fil émaillé 10/10^e, couches de 50 mm de largeur sauf la la dernière, isolement 1 couche carton mince, mou, sorties directes avec souplisso PVC jaune (voir la photo).

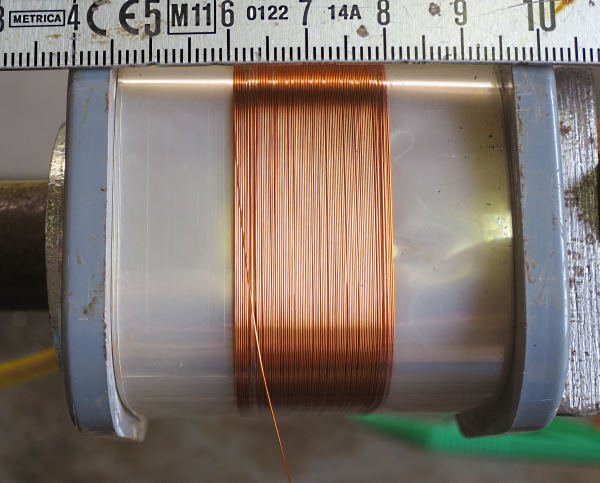

• Secondaire : Sur carcasse spéciale PVC gris à deux joues s’emboitant sur la carcasse semblable du primaire sont bobinées 19 couches (1350 spires fil émaillé 20/100^e, couches de 21 mm de largeur, sauf la première et la dernière, isolement 1 couche mylar 80 microns, sorties par fil souple isolé PVC (voir les photos).

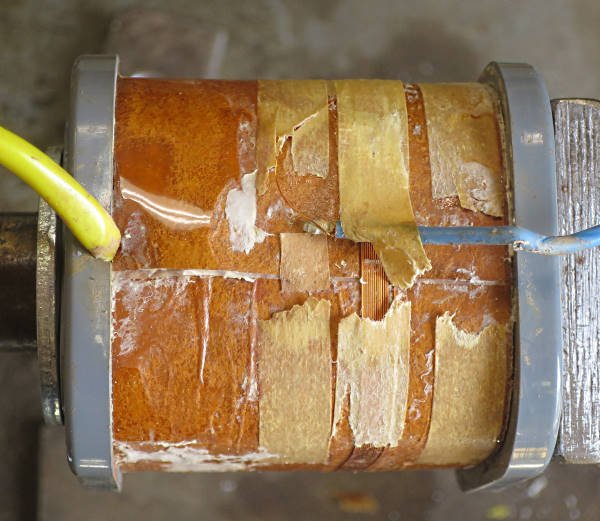

• Le bobinage du primaire est superbe avec isolement une couche de carton mince, mou entre couches de fil bien tendu, spires jointives, 3 couches d’environ 50 mm. Isolement final 1 couche carton marron, 14/100^e bloquée par adhésifs.
• Le bobinage du secondaire sur mylar 80 microns, couches étroites (21 mm), fils jointifs bien tendus et grandes lignes de fuite (15 mm) avec les joues est avec un isolement de grande sécurité. Isolement final 3 couches mylar et 1 couche presspahn 20/100^e bloquée par adhésifs.

Expérience et observations de Michel Pyrat avec la clôture Koltec, EB10, électronique sur pile sèche 9 Volts :

• Le principe des premières clôtures électriques à bobine de Ruhmkorff est très simple : Alimenter le primaire de la bobine directement avec une batterie ou une pile pendant un instant, (habituellement entre 1/10^e et 1/200^e de seconde), puis couper nettement l’alimentation. Et on recommence environ chaque seconde ou un peu plus !
• La réalisation du rupteur et de la bobine de Ruhmkorff ainsi que la mise au point pour obtenir les meilleurs résultats avec un rendement acceptable peuvent durer des années. Les rupteurs à vis platinées ont connu des centaines de variantes entre environ 1935 et 1980 avec peu de vraies réussites dont celle du Koltec standard 7,5 V « Champignon ».

• La clôture Koltec, EB10, électronique sur pile sèche 9 Volts reprend le principe des appareils à bobine de Ruhmkorff à alimentation basse tension en remplaçant le rupteur à vis platinées par un interrupteur électronique devenu possible par la diffusion de nouveaux composants (transistor de puissance acceptant des tensions plus élevées et circuit intégré « 555 » facilitant la mise au point de la commande du transistor de puissance pendant un temps précis à intervalles réguliers). Un condensateur électrochimique de 10 000 µF/10 V « tampon » permet d’avoir un courant de magnétisation important et bref sans mettre la pile en quasi court-circuit à chaque impulsion. Sur « Fort », le primaire de la bobine est alimenté pendant 8 ms et 6 ms sur « Normal ». La diffusion des nouveaux films isolants en polyester (Mylar) a permis une évolution décisive de la fiabilité des transformateurs à impulsions haute-tension.
• Le voyant néon indique seulement que le rupteur fonctionne ; il ne donne pas une indication de la tension des impulsions.
• La conception, les difficiles optimisation et mise au point ainsi que la fabrication industrielle en interne sont des qualités ou capacités rarement réunies. Pour Koltec la réussite a été européenne.
• La Koltec, EB10, électronique revenait en atelier pour le remplacement de la pile. Les premières plaquettes électroniques non enrobées de résine transparente auraient pu être réparées composant par composant.
• Malgré ses exceptionnelles qualités de robustesse et de rendement, la Koltec, EB10, électronique souffrait des limites d’un appareil alimenté par une pile ne stockant que peu d’énergie (moins de 0,3 Kwh) et dont l’énergie par impulsion (indicateur de l’efficacité) était faible pour que la pile dure longtemps. Les éleveurs avaient besoin d’appareils beaucoup plus efficaces principalement alimentés par le réseau 230 V.
• Selon mon appréciation, la Koltec, EB10, électronique aurait atteint la perfection pour un appareils à pile si le transformateur avait été imprégné sous vide après bobinage et si elle avait eu un voyant de contrôle permettant d’évaluer la tension des impulsions.

Impulsions de la Koltec, clôture EB10, électronique sur pile sèche 9 Volts :

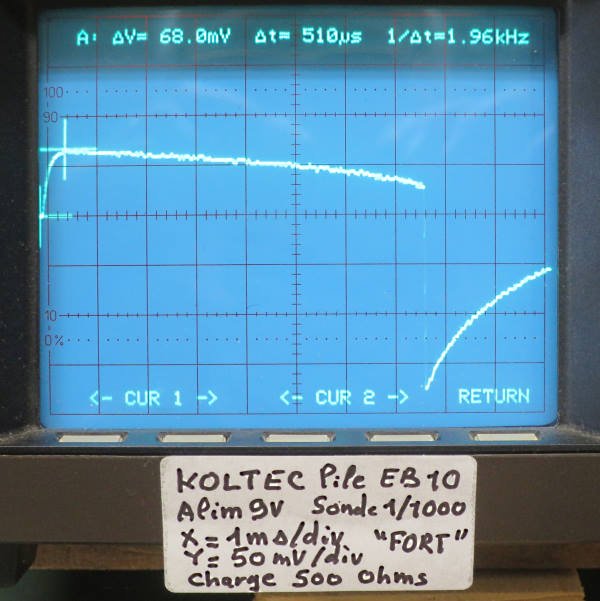

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la clôture Koltec EB10, pile sèche 9 Volts produit des impulsions espacées d’un peu plus de 1 seconde ayant la forme classique des rupteurs basse-tension à vis platinées et bobine de Ruhmkorff dont la partie la plus efficace dure 8 milli-secondes sur « Fort », tension-crête 68 Volts et intensité-crête 136 mA.
