Horizont 220 V ULTRA-AUTOMATIC S-1NClôture Horizont 220 V ULTRA-AUTOMATIC S-1N. Rupteur électromécanique à vis platinées chargeant à 300 volts et déchargeant un condensateur de 12 µF dans le primaire d’un transformateur élévateur dont le secondaire est relié aux sorties Clôture et Terre :
- Fabrication en Allemagne. Appareil examiné daté de 1977, après l’obligation d’homologation de 1965 dans les limites de la norme NF C 78-200, 23 Juillet 1959
Description et particularités de la clôture Horizont 220 V ULTRA-AUTOMATIC S-1N :
- Avant 1982 les constructeurs devaient concevoir des appareils dans les limites strictes de la norme NF C 78-200, 23 Juillet 1959 alors que les utilisateurs demandaient davantage de « puissance », ce qu’autorisa enfin la nouvelle norme NF C 78-200, Juin 1982.

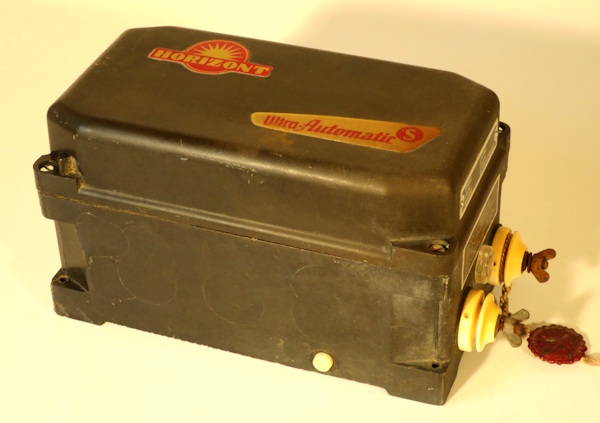

Horizont 220 V ULTRA-AUTOMATIC S-1N. Coffret fermé.

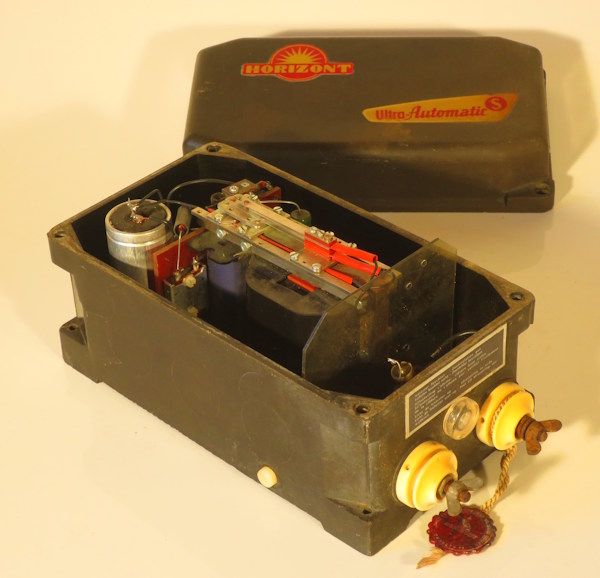

Horizont 220 V ULTRA-AUTOMATIC S-1N. Coffret ouvert.

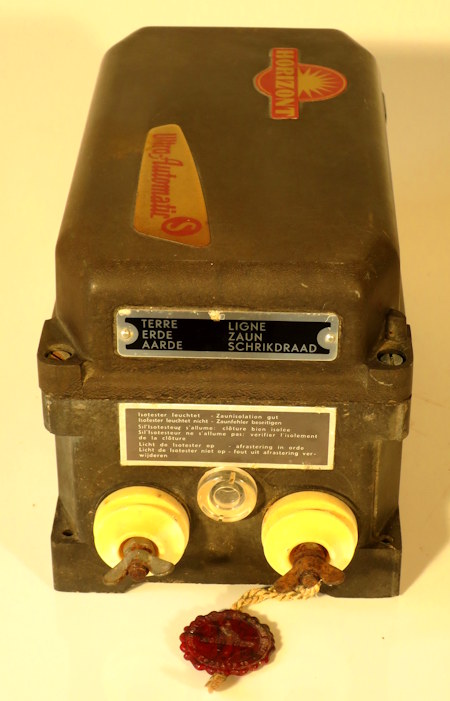

Horizont 220 V ULTRA-AUTOMATIC S-1N. Sorties.

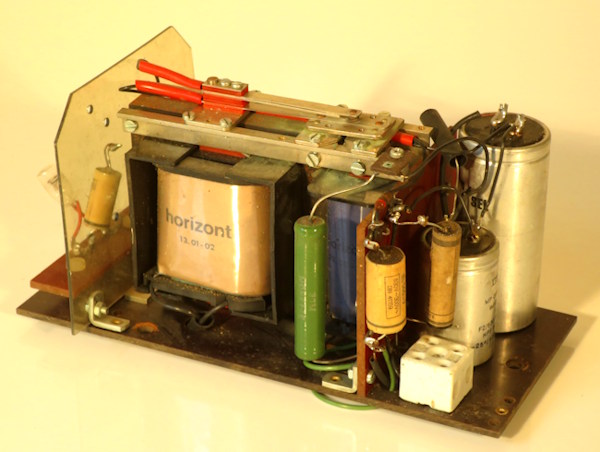

Horizont 220 V ULTRA-AUTOMATIC S-1N. Rupteur 1.

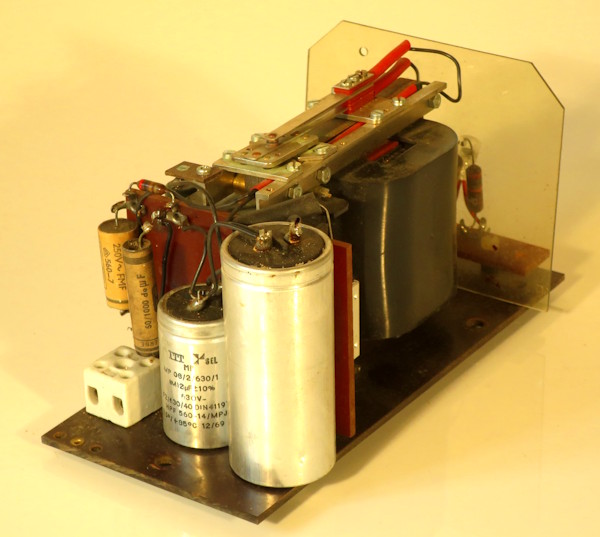

Horizont 220 V ULTRA-AUTOMATIC S-1N. Rupteur 2.

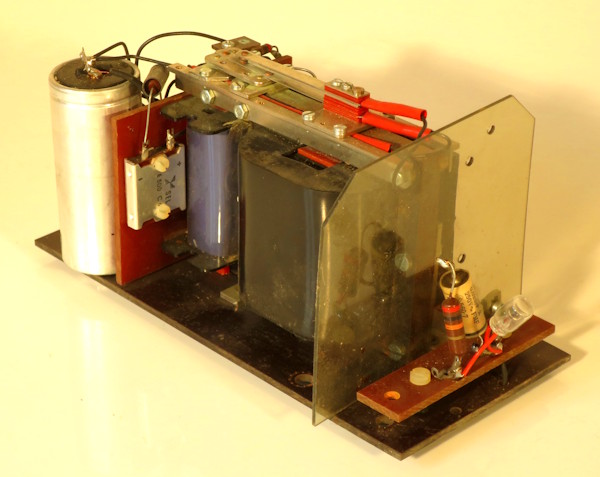

Horizont 220 V ULTRA-AUTOMATIC S-1N. Rupteur 3.

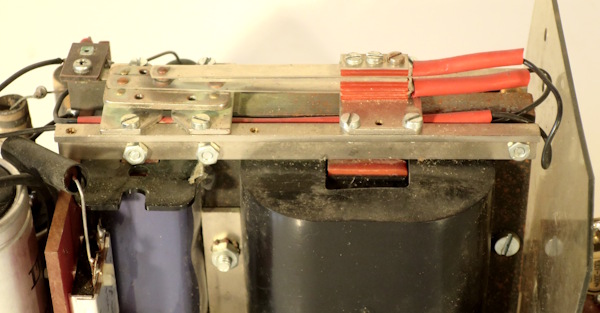

Horizont 220 V ULTRA-AUTOMATIC S-1N. Contacts du rupteur.

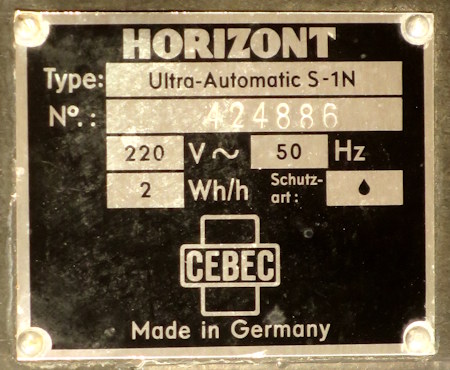

Horizont 220 V ULTRA-AUTOMATIC S-1N. Plaque constructeur.
Expérience et observations de Michel Pyrat avec la clôture Horizont 220 V ULTRA-AUTOMATIC S-1N :
- Avant 1980 les clôtures Horizontont été commercialisées en France par : CIPEL (GARDAPILE), GIPELEC (GARDAPILE, CORRAL, RANCH) - Après 1967, LAW (ULTRAMAT), HORIZONT (HORIZONT) - Avant 1980, COPELEVAGE (KOLTEC/COPEL). Les importateurs, Cipel, Gipelec, Law, Copelevage commercialisaient des productions Horizont sous leurs marques puis Horizont s’est implanté avec une filiale en France. Les productions Horizont sont de haute qualité avec de gros moyens de conception et de fabrication.
- La boite moulée en bakélite est solide mais peu accessible. Pour les réparations il faut sortir tout le rupteur.
- Le bobinage est bien régulier, mais n’est pas stabilisé par imprégnation de vernis. Avec le secondaire du transformateur bobiné avec du fil de diamètre 10/100 e mm sur l’émail, la fragilité aux surtensions était très importante et entrainait souvent le remplacement de l’appareil au premier petit coup de foudre.
- Les réparations, bien que possibles avec les pièces d’origine devenaient trop onéreuses avec des temps de démontage-remontage longs.
Impulsion de l’ Horizont 220 V ULTRA-AUTOMATIC S-1N avec charge normalisée de 500 Ohms :
- Les deux Horizont 220 V ULTRA-AUTOMATIC S-1Nconservées ont les bobinages coupés par un coup de foudre et n’ont pas pu être essayées.
