Haltofil 220 Volts, clôture sur secteur à relais temporisé et bobine de Ruhmkorff :

• Diffusion locale dans le Sud-Ouest après 1950.

Description et particularités de la clôture Haltofil 220 Volts à relais temporisé et bobine de Ruhmkorff :

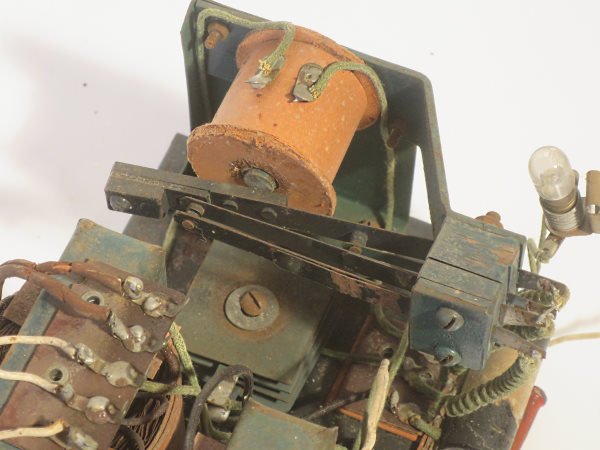

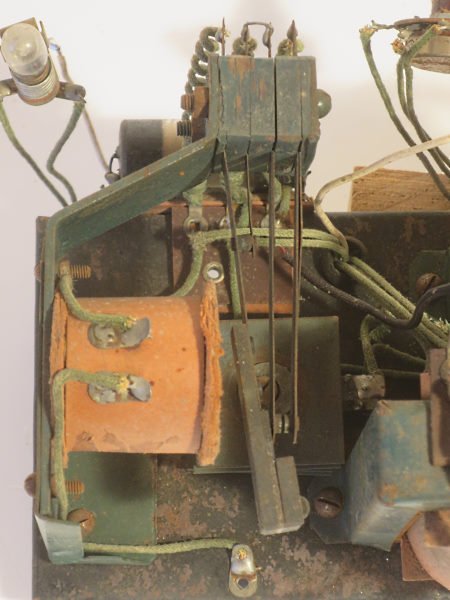

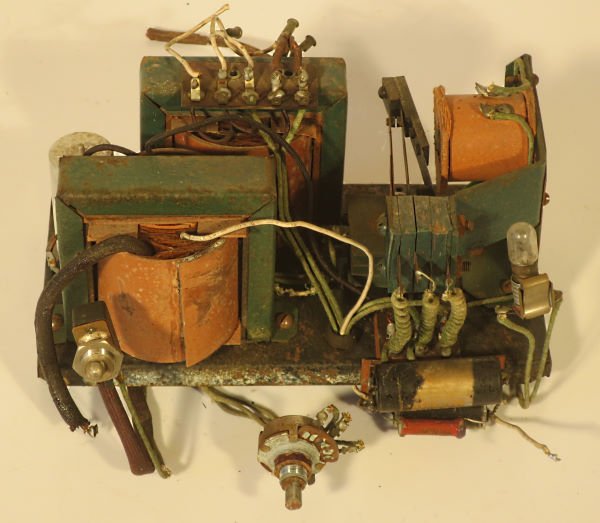

• Autour de 1960 les électrificateurs « secteur » devaient obligatoirement être 110/220 V avec un transformateur d’isolement dont le secondaire alimentait le rupteur. La clôture Haltofil 220 Volts, est construite autour d’un transformateur avec primaire 110/220 volts et secondaire 2 x 6 volts avec redresseur bivalve sélénium chargeant à 14 V un condensateur électrochimique 2000 µF 8-10 V marque CEF daté 06-63 (tension vérifiée après remplacement du redresseur sélénium usé par 2 diodes 1N4007). Tant que le condensateur se charge, la palette du relais est attirée pendant un temps réglable par un potentiomètre de 2000 Ohms linéaire (cadence). Quand le condensateur 2000 µF arrive en fin de charge l’électro aimant du relais relâche la palette qui, par effet ressort, ferme 2 contacts à vis platinées vidant le condensateur 2000 µF en 1/50^e s dans le primaire du transformateur de Ruhmkorff.
• La bobine de Ruhmkorff est semblable à un transformateur de modulation de poste de radio à lampes de 1950 (circuit 75X75, empilage 20, noyau 20X20, assemblé avec tôles non croisées et entrefer presspahn de 10/10^e mm dans un étrier de fixation)

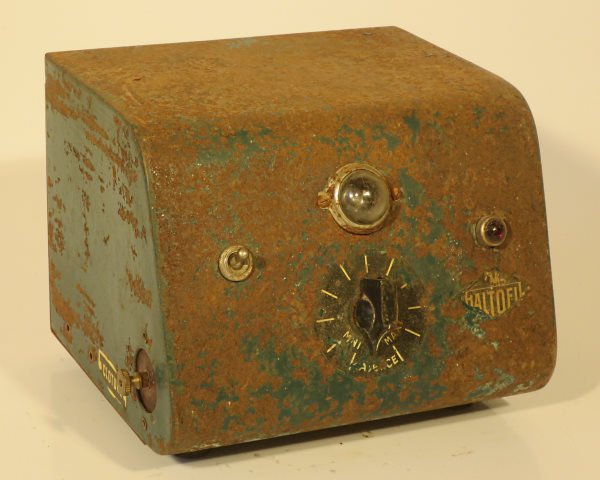

• La Haltofil 220 Volts est munie d’un interrupteur tumbler « Arrêt-Marche », d’un voyant avec lampe de cadran radio 6 volts branchée sur un enroulement 3,5 V du secondaire du transformateur d’isolement et d’un voyant de contrôle de la tension de de sortie avec lampe néon qui s’illumine d’autant plus qu’il y a davantage de tension dans le circuit extérieur entre les bornes « Clôture » et « Terre ».

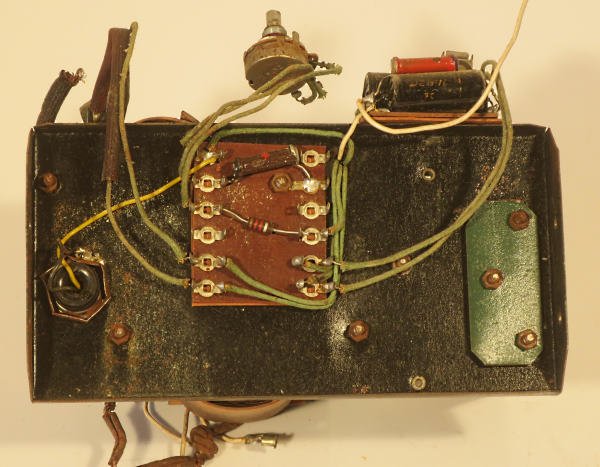

• La borne de sortie « Clôture » est une vis de 4 mm au centre d’une plaquette bakélite ; la borne « Terre » est reliée à la tôle du coffret ; de gros écrous moletés laiton permettent le branchement des fils de liaison vers la ligne de clôture sur isolateurs et la prise de terre.

Expérience et observations de Michel Pyrat avec l’électrificateur à relais temporisé Haltofil 220 Volts :

• Si il est bien construit et mis au point, un rupteur à vis platinées avec relais temporisé me parait être une alternative prometteuse aux rupteurs à balancier ou volant dont le ressort spiral diminue beaucoup le rendement en créant une chute de tension. L’Haltofil 220 Volts présente des aspects remarquables à mettre au point.
• Avec une bobine à noyau droit au lieu d’un circuit magnétique cuirassé on devrait avoir une impulsion plus courte donc plus efficace avec la même énergie (décharge du condensateur plus rapide).
• La boite de la Haltofil 220 Volts est inutilement compliquée et trop difficile à démonter pour pouvoir régler le relais ou la réparer.

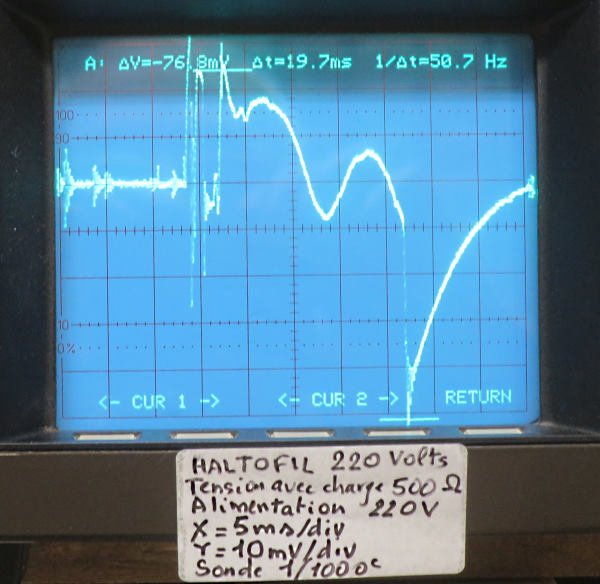

Tension de la Haltofil 220 Volts avec charge normalisée de 500 Ohms :

• Avec une tension d’alimentation de 220 V, 50 Hz, la tension de sortie avec charge de 500 Ohms est caractéristique des rupteurs à bobine de Ruhmkorff alimentés en courant 50 Hz redressé bivalve avec une tension crête à crête de 77 Volts (3,5 V efficaces), un courant crête de 150 mA et une durée de 1/50^e s.
