HERBIN : Clac 10 006, batterie 12 V

Herbin 12 V Clac 10 006 :

Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.

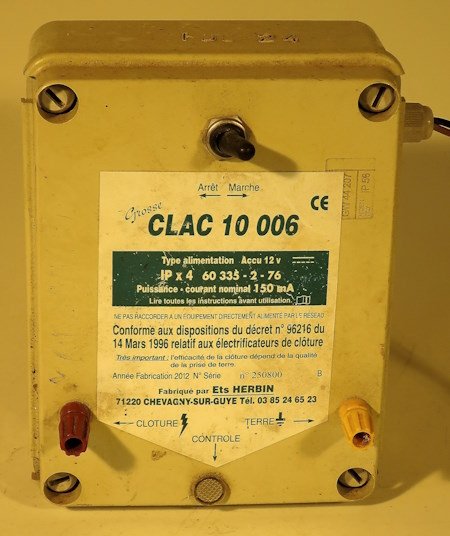

Sur la face avant un bouton commande la mise en marche ; il n’y a pas de réglage de la puissance des impulsions.

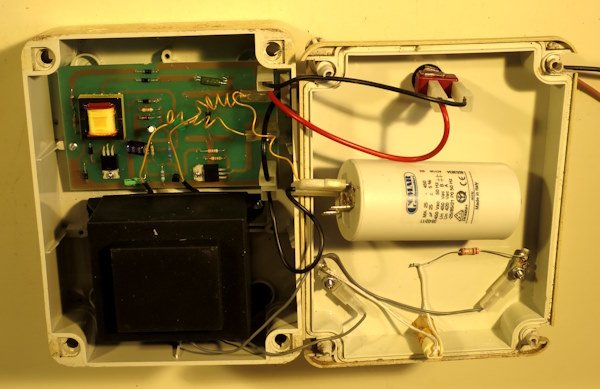

Montage dans une boite isolante standard Gewiss ; les sorties Clôture et Terre sont des « Bornes PTT » vissées dans le bas de la face avant.
Un voyant avec luciole néon et résistance chutrice est branché entre les sorties. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.

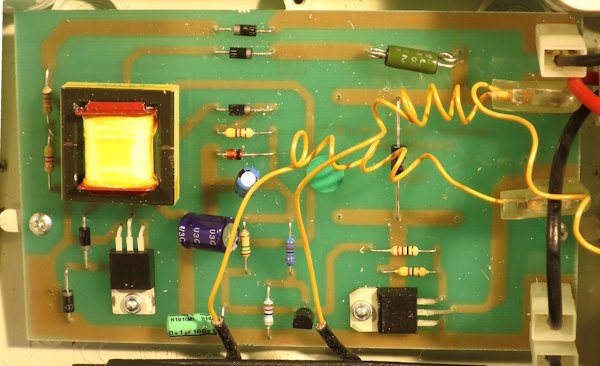

La plaquette électronique charge le condensateur 25 µF/450 V ac par un convertisseur à transistor et le décharge environ 40 fois par minute dans le primaire du transformateur spécial pour décharges impulsionnelles.
Transformateur noyé dans un boitier dédié obturé de résine époxy.
Réparations faciles, par substitution avec les pièces d’origine pour la plaquette électronique, le condensateur et pour le transformateur.

Avec la nouvelle norme NF C 78-200, Juin 1982 les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
Les clôtures 12 Volts électroniques comme la Herbin 12 V Clac 10 006 ont des plaquettes électroniques très différentes selon les constructeurs et, même quand les composants sont apparents, c’est très long de relever le schéma et d’en comprendre le fonctionnement. Ces réparations devenant trop onéreuses, je ne répare plus.
Les modules électroniques et transformateur ne sont réparables que par substitution.
