FILPIC Électronipile (pile 9 V) :

- Diffusion régionale après 1982.

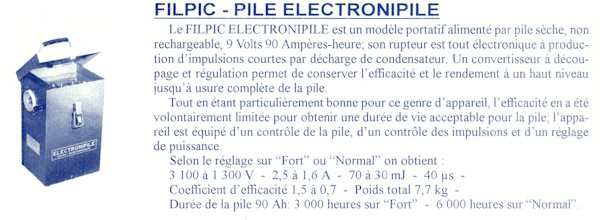

Extraits des documentations 1994 de Filpic :

Description et particularités de la clôture FILPIC Électronipile (pile 9 V) :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les circuits intégrés spécialisés (TL 497), diodes silicium, triacs ou thyristors, l’électronique devenait incontournable.
• Pour les électificateurs de clôtures alimentés par pile sèche et ne contenant qu’un peu plus de 1 kWh d’énergie, (pile saline 90 Ah), il fallait parvenir à une efficacité stabillisée et suffisante pour des terrains de 1 à 2 hectares (lignes avec peu de pertes) pendant une longévité atteignant 3000 heures (pile 90 Ah sur « Fort ») avant remplacement. J’ai conservé et adapté le convertisseur à découpage et régulation du Filpic Énergifil 12 V qui consomme seulement pendant la charge du condensateur de 4,7 µF stabilisée à 300 V tant que la tension de la pile dépasse 5 V. L’optimisation du transformateur pour des impulsions de 45 µs au lieu de 100 µs a permis une puissance-crête de plus de 4 kW avec charge de 500 Ohms.
• Dans un petit coffret, avec couvercle, logeant la pile, leFILPIC Électronipile (pile 9 V) contient les principaux composants du convertisseur à découpage et régulation de l’Énergifil 12 V. L’efficacité est régulée, (énergie de 70 millijoules par impulsion sur « Fort », 30 mJ sur « Normal »). Contrôle de fonctionnement par un voyant néon produisant un éclair au rythme des impulsions. Contrôle de la tension de la pile par un voyant LED ne s’allumant plus en-dessous de 5 V.
• Le premier coffret, [1982], pile à côté du rupteur a changé, [1993], pile dessous le rupteur pour en améliorer la résistance à l’humidité.
• Deux bornes « Clôture » et « Terre » permettent le raccordement aux lignes sur isolateurs et à la prise de terre. La borne « Terre » est, elle aussi, isolée de la boite pour éviter les désagréments du « courant dans la boite » quand la prise de terre est insuffisante.
• Carte électronique sur circuit imprimé simple face avec connexions soudées sur cosses, réparable composant par composant ou par substitution.
• Transformateur spécialement mis au point pour impulsions haute tension, imprégné de vernis sous vide, polymérisation en étuve et tropicalisation par trempage à chaud dans un bain de cire ozokérite.
• Condensateur polyester 4,7 µF, tension 330 V (AC), sorties renforcées pour décharges impulsionnelles.
• Réparations, composant par composant ou substitution pour la plaquette électronique ou par substitution pour les voyants, condensateur et transformateur.

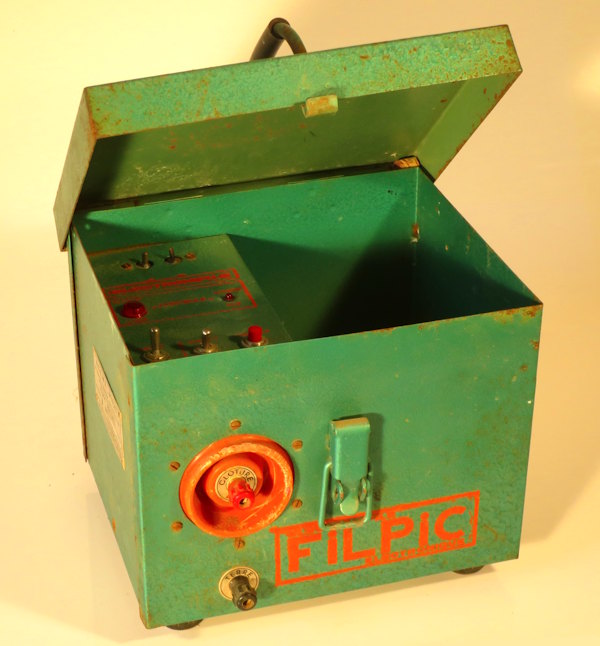

- FILPIC Électronipile (pile 9 V), coffret ouvert [1982].

- FILPIC Électronipile (pile 9 V), coffret fermé, [1993].

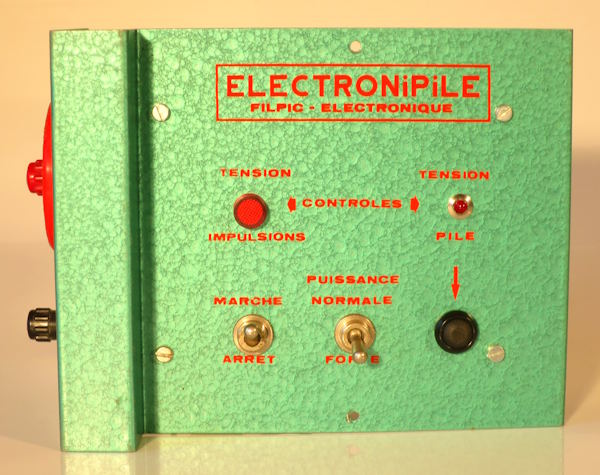

- FILPIC Électronipile (pile 9 V), pupître de commande et contrôle.

- FILPIC Électronipile (pile 9 V), Rupteur.

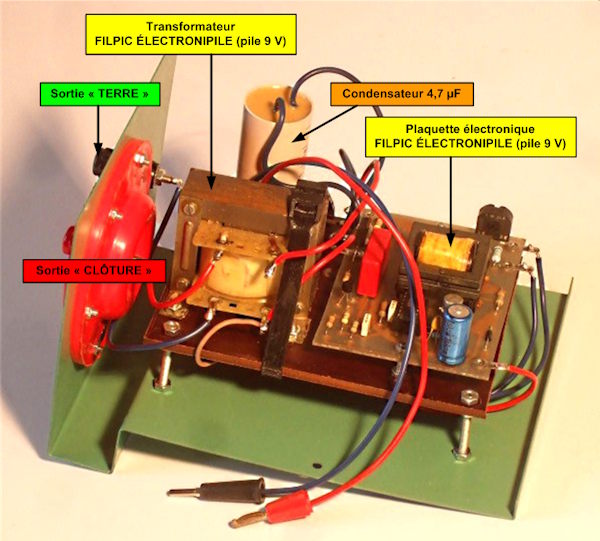

- FILPIC Électronipile (pile 9 V), rupteur avec étiquettes.

- FILPIC Électronipile (pile 9 V). Plaquette électronique, dessus.

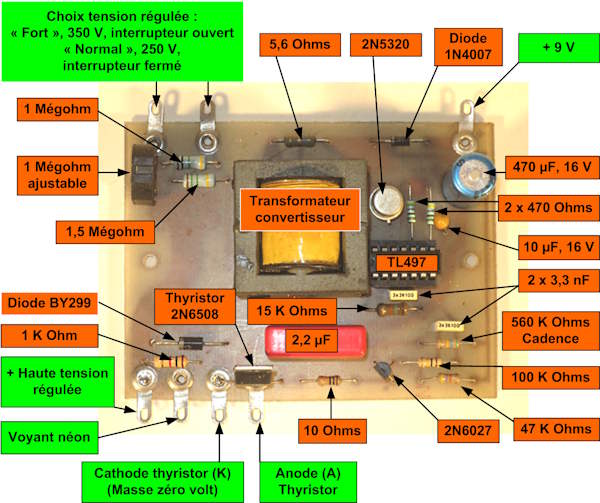

- FILPIC Électronipile (pile 9 V). Plaquette circuit imprimé, avec étiquettes composants.

- FILPIC Électronipile (pile 9 V). Typon plaquette circuit imprimé.

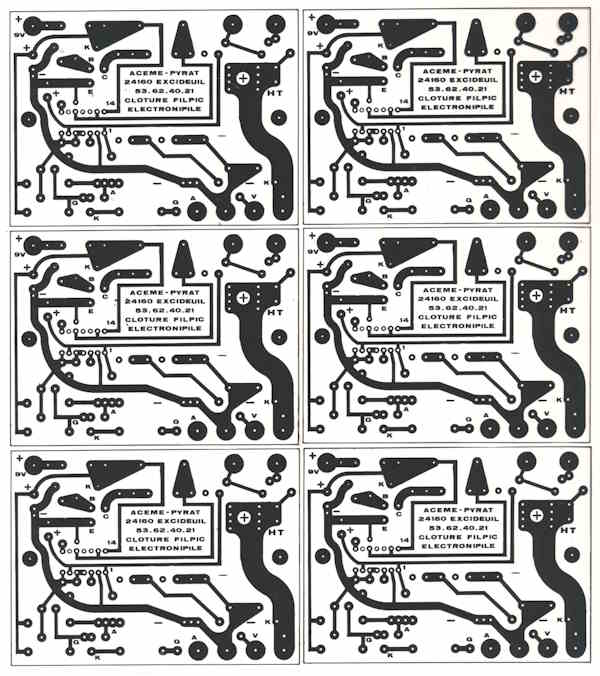

- FILPIC Électronipile (pile 9 V). Typon sérigraphie 6 plaquettes.

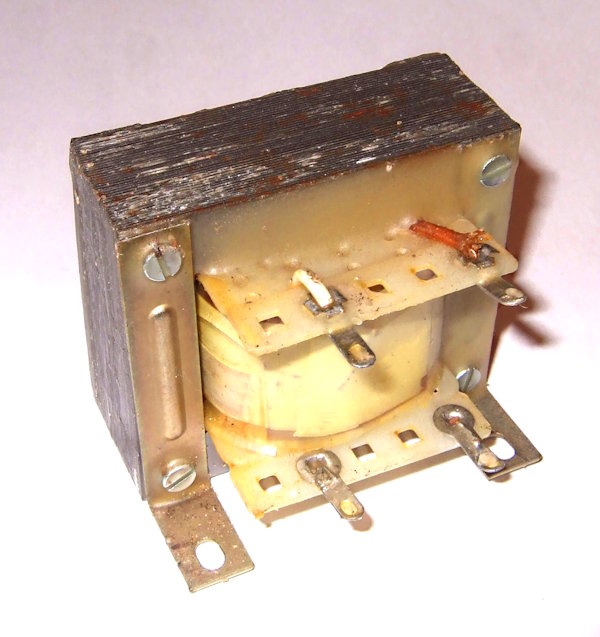

- FILPIC Électronipile (pile 9 V). Transformateur.

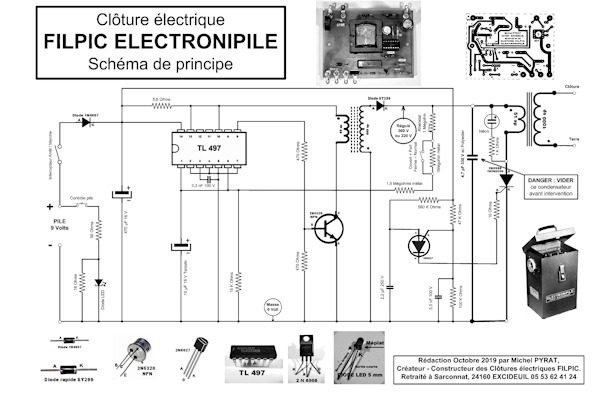

- FILPIC Électronipile (pile 9 V). Schéma de principe.

Documentations pouvant être téléchargées :

• Notice Electronipile
• Diagnostic des pannes
• ÉLECTRONIPILE - Schéma.
• Technologie et dépannage - ELECTRONIPILE

Expérience et observations de Michel Pyrat avec le FILPIC Électronipile (pile 9 V) :

• En 1981, ACEME-Pyrat a été homologué pour l’Energipic 12 V avant la publication officielle de la nouvelle norme NF C 78-200, Juin 1982. Les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Le FILPIC Énergipic 12 V m’a demandé plus d’un an d’étude et mise au point en interne pour réaliser un appareil de haute qualité, conservant une efficacité élevée et constante malgré la baisse de tension de la batterie jusqu’à 9 volts où le limiteur de décharge la protège en arrêtant la consommation des impulsions.
• Concevoir une clôture produisant des impulsions constantes de 1 joule pendant 15 jours avant recharge d’une batterie 12 volts de 50 Ah obligeait à la mise au point d’un circuit électronique appelé « convertisseur » permettant de produire du courant redressé régulé à 350 volts (ou autre tension) à partir du courant continu autour de 12 V, (ou autre tension) de la batterie. Pour avoir un rendement élevé, ce « convertisseur à découpage » devait à la fois produire des signaux rectangulaires de fréquence environ 10 kHz et s’arrêter quand le condensateur principal de 20 µF aurait été chargé à la tension choisie pour pouvoir avoir stocké l’énergie de la prochaine impulsion. J’ai choisi le remarquable circuit intégré TL 497 pour piloter le convertisseur à découpage et obtenir le rendement élevé et la régulation des Filpic transportables alimentés par batterie 6 V, 12 V, ou pile 9 volts. En plus, le TL 497 permettait son arrêt automatique (limiteur de décharge) quand la tension de la batterie descendait à 9 volts et la reprise automatique du fonctionnement après recharge à plus de 10,5 Volts.
• Le FILPIC Électronipile (pile 9 V) est presque identique au FILPIC Énergifil 12 V pour le convertisseur de production des impulsions, la régulation de la tension de charge du condensateur de 4,7 µF ; le transformateur est spécialement adapté pour des impulsions plus courtes (concentration de l’énergie).
• Le FILPIC Électronipile (pile 9 V) est une clôture particulièrement robuste et réparable composant par composant ; pour que la pile dure longtemps, l’énergie par impulsion est volontairement limitée pour utilisation sur des parcelles plus petites qu’avec les appareils 12 V ou 220 V.
• Tout en étant un des derniers petits constructeurs avec une diffusion régionale, Michel Pyrat était aussi l’un des plus intégrés de France : Création, construction et réparation des appareils ; création, fabrication et câblage des circuits imprimés ; bobinage et imprégnation sous vide des transformateurs ; tôlerie, peinture et sérigraphie (maquette, typons et écrans) des coffrets ; moulage par injection des sorties haute-tension ; création (maquette, typons, plaques et impression offset) des notices, documentations et imprimés de correspondance et facturation ; mécanique générale, création des outillages de tôlerie et de quelques machines spécialisées.

Impulsion du FILPIC Électronipile (pile 9 V) avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 ohms branchée aux bornes « Clôture » et « Terre », le FILPIC Électronipile (pile 9 V) produit avec un condensateur de 4,7 µF chargé à 300 V des impulsions espacées d’un peu plus de 1,5 seconde ayant la forme d’une pseudo demie-sinusoïde d’environ 45 micro-secondes, tension-crête 1440 volts, intensité-crête 2,88 Ampères et puissance-crête de plus de 4 kW.
