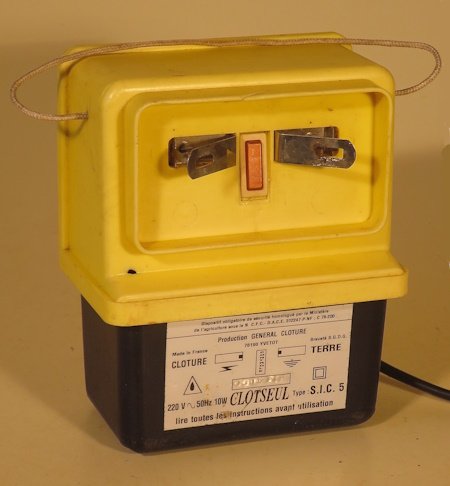

Clotseul 220 V SIC 5 (1995), clôture sur secteur électronique avec décharge d’un condensateur 12 µF chargé à 600 V dans le primaire d’un transformateur élévateur :

• Diffusion nationale probablement après 1990.

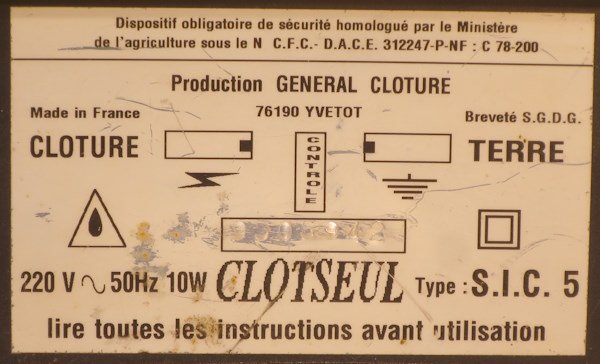

• Homologation C.F.C. - D.A.C.E. 312247 - P - : C 78-200

Description et particularités de la clôture Clotseul 220 V SIC 5 (1995) électronique, impulsions courtes, moyenne énergie et basse impédance :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte d’un condensateur haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les triacs ou les thyristors pouvant fonctionner à plus de 600 V, l’électronique devenait incontournable.

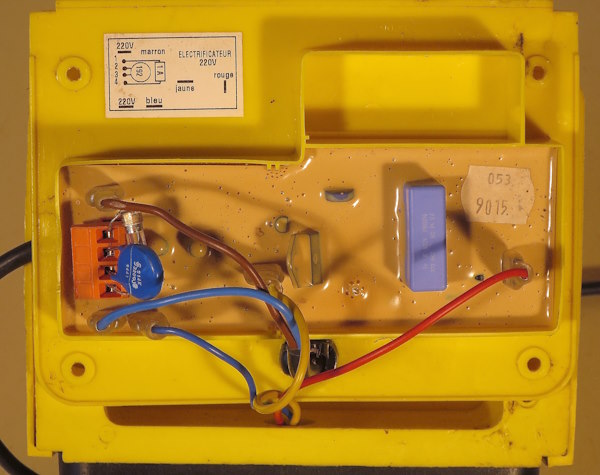

• La Clotseul 220 V SIC 5 (1995) avec un nouveau coffret plus compact est semblable à la CLOTSEUL SIC 220 V (1982) pour le principe de conception. Le transformateur et le condensateur (12 µF) sont logés et enrobés de brai dans un boitier moulé qui les protège bien de l’humidité tout en interdisant leur remplacement séparé. La plaquette électronique est enrobée de résine beige qui la protège bien de l’humidité tout en interdisant sa réparation composant par composant ; un fusible et une varistance 250 V, remplaçables, la protègent des surtensions sur l’arrivée du 220 V.
• Le voyant néon de contrôle est alimenté par un circuit d’adaptation améliorant son fonctionnement avec les impulsions très courtes. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Il n’y a pas de protection des surtensions lignes par varistances ou éclateur.
• Deux épingles à ressort en acier inoxydable, robustes et économiques équipent les sorties Clôture et Terre.
• Réparations possibles, rapides mais onéreuses par remplacement du module anormal par le même d’origine Clotseul.

Expérience et observations de Michel Pyrat avec la Clotseul 220 V SIC 5 (1995), clôture sur secteur électronique, impulsions courtes, moyenne énergie et basse impédance :

• En 1990 Clotseul était encore un concepteur-constructeur important du marché français avec des fabrications originales de haute qualité et une commercialisation par de nombreuses agences formées et soutenues à la vente et à la réparation. Avec les améliorations rendues possibles par la nouvelle norme NF C 78-200, Juin 1982 les électrificateurs anciens à bobine de Ruhmkorff ou ampoule de mercure devenaient obsolètes (voir la comparaison des normes au début de ma documentation Choisir et utiliser les Clôtures Filpic) et la Clotseul 220 V SIC 5 (1995) est une belle création professionnelle, déjà puissante par ses impulsions très courtes. Le condensateur de 12 µF situe cet appareil dans la catégorie des énergies moyennes alors qu’il faudrait environ 30 µF chargés à 600 V pour atteindre la limite de 5 Joules avec charge de 500 Ohms qui devient autorisée.

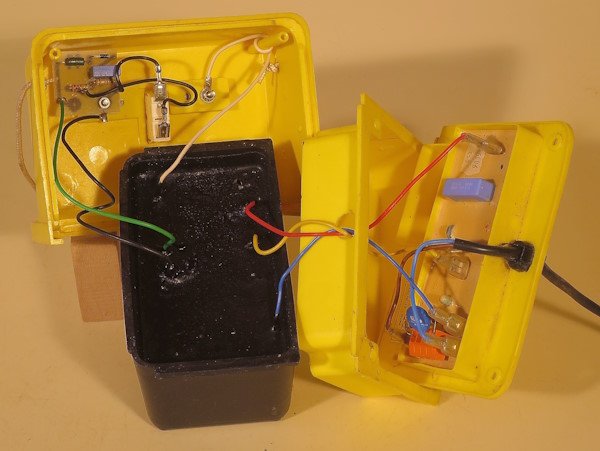

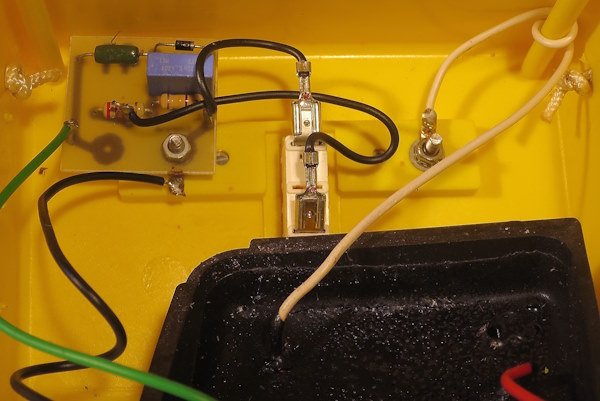

• La clôture Clotseul 220 V SIC 5 (1995) est constituée de deux modules principaux (transformateur avec le condensateur et module électronique pour charge et décharge du condensateur dans le primaire du transformateur) noyés avec de la résine époxy ou du brai qui les rend irréparables tout en améliorant leur protection de l’humidité ; une petite plaquette sur circuit imprimé améliore l’alimentation du voyant de contrôle.
• Nécessaire pour ce genre d’électrificateur, un condensateur professionnel 12 µF/600 V, spécial pour décharges impulsionnelles est enrobé à-côté du transformateur.
• Avec les modules d’origine, les réparations par substitution sont rapides, ne demandent pas de grandes connaissances mais sont plus onéreuses que les interventions « composant par composant ».

Impulsions de la Clotseul 220 V SIC 5 (1995) avec charge normalisée de 500 Ohms :

• La Clotseul 220 V SIC 5 (1995) de mon « Musée » a eu un gros coup de foudre avec détérioration du transformateur et de la plaquette électronique. La courbe ci-dessous est celle relevée avec la Clotseul SIC 220 V (1982) qui lui ressemble beaucoup.

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la Clotseul SIC 220 V (1982) produit avec un condensateur de 10 µF des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 100 micro-secondes, tension-crête 4440 Volts, intensité-crête 8,88 Ampères et puissance-crête 39,4 kw.

Impulsion de la Clotseul 220 V SIC 5 (1995) sans charge :

• La Clotseul 220 V SIC 5 (1995) de mon « Musée » a eu un gros coup de foudre avec détérioration du transformateur et de la plaquette électronique. La courbe ci-dessous est celle relevée avec la Clotseul SIC 220 V (1982) qui lui ressemble beaucoup.

Sans charge branchée aux bornes « Clôture » et « Terre », la Clotseul SIC 220 V (1982) produit avec un condensateur de 10 µF des impulsions à front raide (montée en 3,6 µs) espacées d’un peu plus de 1 seconde, d’une durée positive de 130 micro-secondes et de tension-crête 11000 Volts (7500 V si on néglige les oscillations transitoires).
