Copélevage 230 V Copel M7 :

Description et particularités de la clôture Copélevage 230 V Copel M7 :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.
• Avec le Copélevage 230 V Copel M7, Copélevage qui n’importait plus Koltec est redevenu un des importateurs français qui ont diffusé des appareils très puissants.
• Les sorties Clôture et Terre sont des bornes très solides avec des boutons isolants vissées dans le bas du coffret.
• L’illumination d’un voyant avec luciole néon indique la charge du condensateur. À l’instant des impulsions il s’éteint.
• La Copélevage 230 V Copel M7 diffère de la Copel 9 000 par l’ajout d’un indicateur de tension de sortie des impulsions équipé de six voyants avec lucioles néon qui produisent un éclair entre 1000 (1 voyant s’allume) et 6000 Volts (6 voyants s’allument).
• Un condensateur 30 µF/450 V (alternatif) remplaçant celui de 8 µF de la Copel 9 500 est chargé à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; une base de temps avec résistances, condensateur électrochimique et diac amorce le thyristor environ 50 fois par minute pour décharger le condensateur 30 µF dans le primaire du transformateur spécial pour décharges impulsionnelles.
• Le transformateur (bobinage, primaire et secondaire sur carcasses séparées emboitées, isolement mylar 50 µm entre couches, entôlage cuirassé 20 mm, tôles 65x78 mm non croisées) est inséré dans un boitier dédié obturé de résine époxy.
• Un fusible, une varistance et une double self protègent des surtensions du secteur 220 V.
• Pas d’éclateur ou de parafoudre réduisant les effets des coups de foudre arrivant par les lignes des clôtures.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ; le transformateur et le condensateur sont remplaçables par substitution.

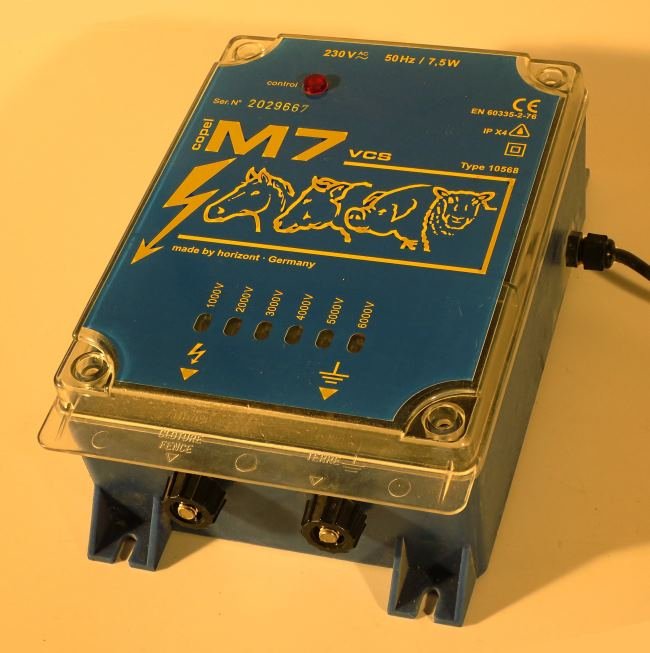

• Copélevage 230 V Copel M7, avec boite dédiée Horizont fermée.

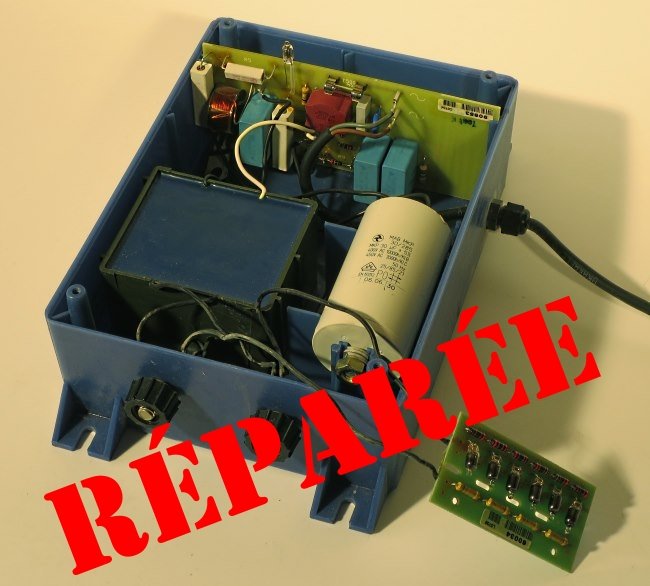

• Copélevage 230 V Copel M7, avec boite dédiée Horizont ouverte.

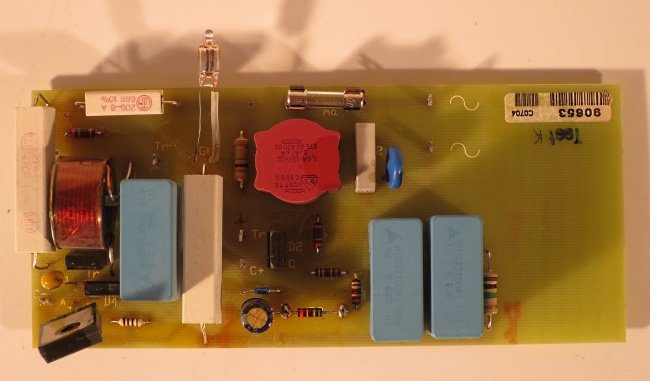

• Copélevage 230 V Copel M7, avec boite dédiée Horizont. Plaquette électronique longue, dessus.

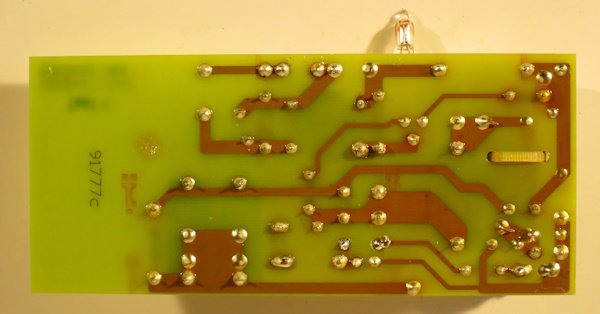

• Copélevage 230 V Copel M7, avec boite dédiée Horizont. Plaquette électronique longue, dessous.

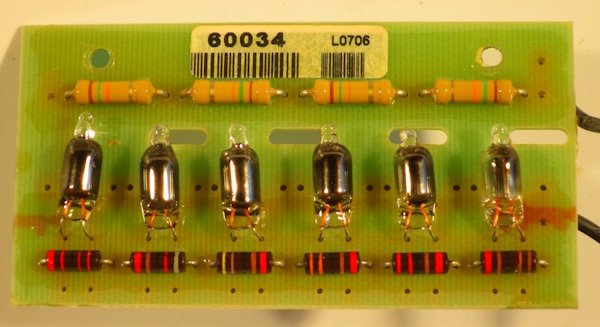

• Copélevage 230 V Copel M7>, avec boite dédiée Horizont. Voyants de tension des impulsions.

Expérience et observations de Michel Pyrat avec la Copélevage 230 V Copel M7 :

• Pour la Copélevage 230 V Copel M7, Copélevage a distribué sous sa marque Copel une clôture de forte puissance fabriquée par Horizont qui, correctement installée, avait la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Les fils des sorties « Clôture » et « Terre » du transformateur ne sont pas isolés pour une tension atteignant 10 000 V ; se touchant sous une bague de souplisso ils vieillissent, durcissent et parfois s’écaillent jusqu’aux étincelles et le court-circuit.
• La Copélevage 230 V Copel M7 est un appareil de bonne qualité.
• La plaquette électronique est réparable par substitution ou composant par composant. Le transformateur et le condensateur sont remplaçables par substitution.
• Les voyants néon sont remplaçables quand ils ont noirci.

Impulsion de la Copélevage 230 V Copel M7 avec charge normalisée de 500 Ohms :

La Copélevage 230 V Copel M7 disponible n’a pas été essayée.
