CREB - Gardien Électrique, mixte 220/6 Volts, rupteur « Horlogerie » 3.

En partie conçue et fabriquée par CREB et commercialisée sous la marque Le Gardien Électrique avec le petit rupteur " 6V Horlogerie". Adaptée au secteur 220 Volts par un transformateur abaisseur et pouvant être alimentée par batterie 6 V, cet appareil est le troisième que je connaisse des productions CREB. La « CREB - Gardien Électrique, mixte 220/6 Volts, rupteur « Horlogerie » 3 » est protégée par une solide boite en tôle peinte.

Des documentations anciennes sont téléchargeables sur : CREB (LE GARDIEN ÉLECTRIQUE).

CREB - Gardien Électrique, mixte 220/6 Volts, rupteur « Horlogerie » 3 :

  • Diffusion importante pendant une dizaine d’années.
  • La tôlerie précise, compliquée et coûteuse de la boite permet d’abriter une batterie 6 Volts jusqu’à 70 Ah ainsi que le châssis du rupteur.
  • Le rupteur 6 Volts, (Voir : CREB : Rupteur 6 Volts “Horlogerie”), qui est le plus ancien que je connaisse qui réussisse aussi bien à séparer la fonction « cadence » de la fonction « puissance » est alimenté depuis le secteur 110/220 V par un transformateur abaisseur.
  • Un commutateur à six positons permet les fonctions « Arrêt », « Marche sur secteur », « Marche sur batterie » et « Charge de la batterie ».
  • L’alimentation réseau peut être 110 ou 220 V par déplacement d’une broche sur la plaquette 110/220 de branchement au secteur avec un prolongateur.
  • La sortie Clôture, sur le pupître, est isolée par une plaquette en papier bakélisé.
  • La sortie Terre est reliée à la boite. Si la prise de terre était médiocre on pouvait sentir une part du courant des des impulsions en touchant la boite.
  • Un timbre de sonnerie remarquablement simple et bien construit tinte d’autant plus fort qu’il y a des pertes entre la ligne sur isolateurs et le sol.
  • Un voltmètre est au milieu du pupître.
  • Une grosse plaque de redresseur sélénium permet la recharge mono-alternance de la batterie avec un débit estimé à 3 Ampères.
  • Réparation difficile mais possible pour les vis platinées du rupteur.

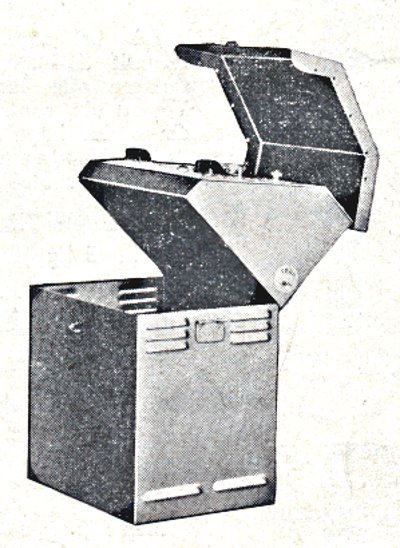

CREB - Gardien ÉLectrique, mixte 220/6 Volts, rupteur « Horlogerie » 3 - Boite 1.

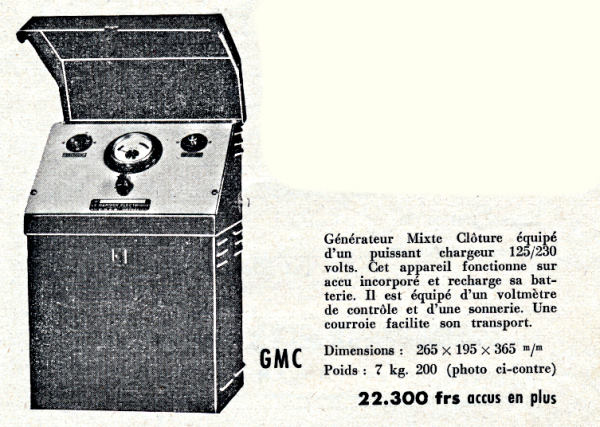

CREB - Gardien ÉLectrique, mixte 220/6 Volts, rupteur « Horlogerie » 3 - Boite 2.

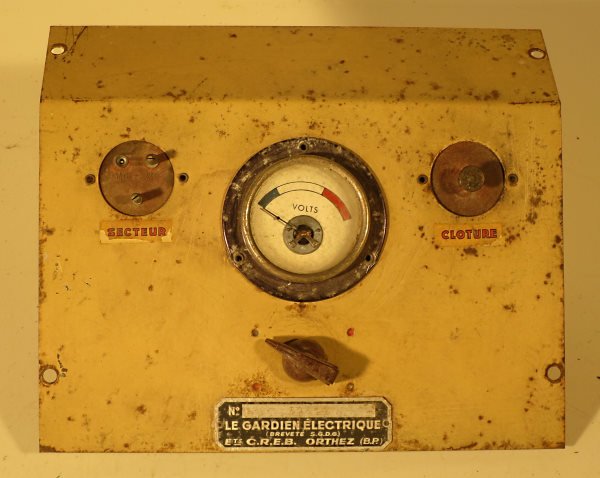

CREB - Gardien ÉLectrique, mixte 220/6 Volts, rupteur « Horlogerie » 3 - Pupître.

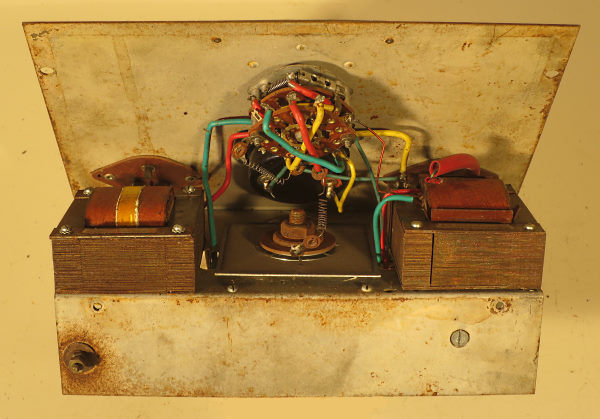

CREB - Gardien ÉLectrique, mixte 220/6 Volts, rupteur « Horlogerie » 3 - Arrière pupître.

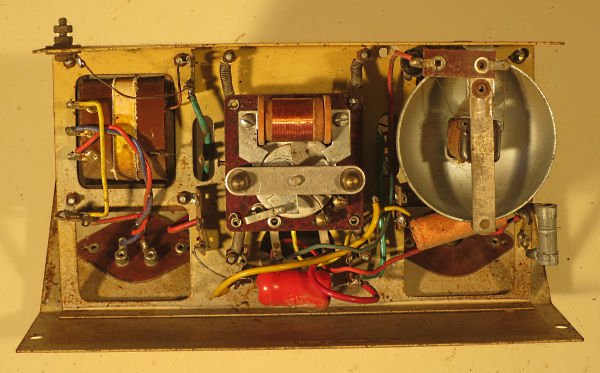

CREB - Gardien ÉLectrique, mixte 220/6 Volts, rupteur « Horlogerie » 3 - Sous le pupître.

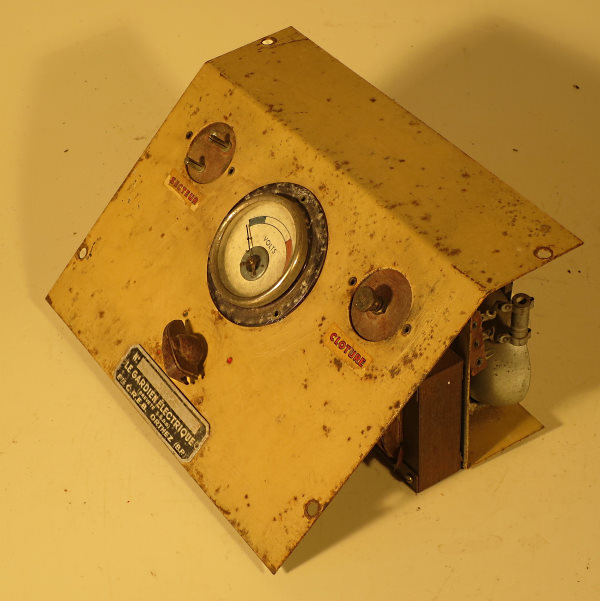

CREB - Gardien ÉLectrique, mixte 220/6 Volts, rupteur « Horlogerie » 3 - Pupître de côté.
