Clôture PICFOR 220 V RB 80 électroniquePicfor RB 80 220 Volts :
- Diffusion pendant une trentaine d’années à partir de 1981.
- Carte électronique 220 Volts, réparable par substitution ou composant par composant, parfois avec une varistance 250 V protégeant des surtensions secteur de faible énergie.
- Fusible secteur 5x20 sous verre dans la fiche du cordon d’alimentation.
- Condensateur chargé à 600 V, capacité de 18 à 30 µF selon les modèles et le transformateur.
- Au moins 3 modèles de transformateurs réalisés plutôt à l’économie de cuivre et d’entôlage avec les meilleurs isolants mais pas d’imprégnation sous vide après bobinage. Les transformateurs à circuit magnétique ouvert produisent des impulsions plus courtes à puissance crête plus élevée, mais n’ont pas un bon rendement.
- Les sorties Clôture et Terre sont vissées directement dans le couvercle isolant du coffret.
- Un voyant néon clignote au rythme des impulsions tant que les pertes en ligne ne sont pas trop importantes.
- Un parafoudre à éclateur est branché entre les sorties Clôture et Terre.

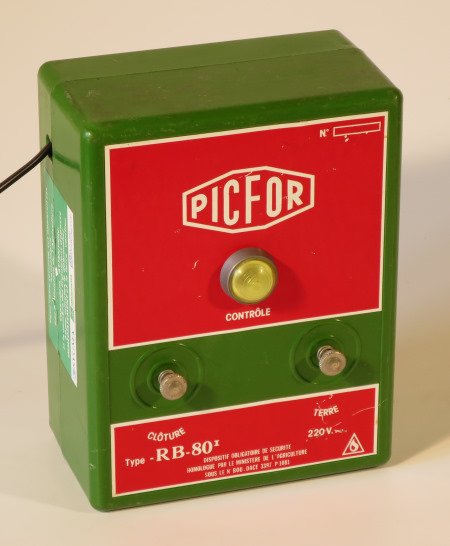

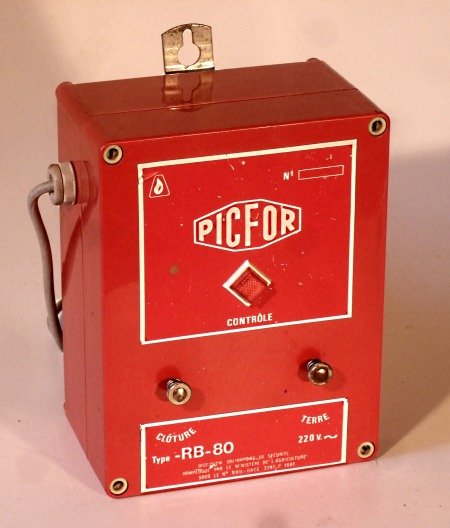

PICFOR RB 80 - Coffret fermé. 1

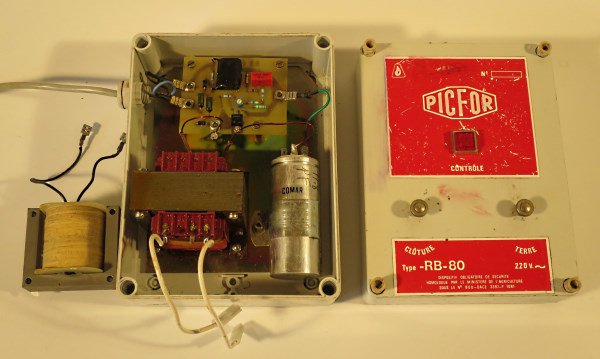

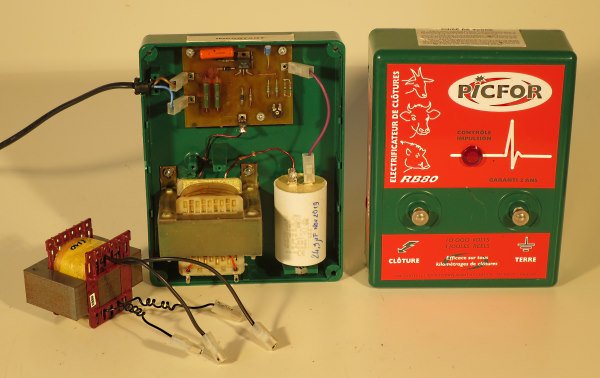

PICFOR RB 80 - Coffret ouvert. 1

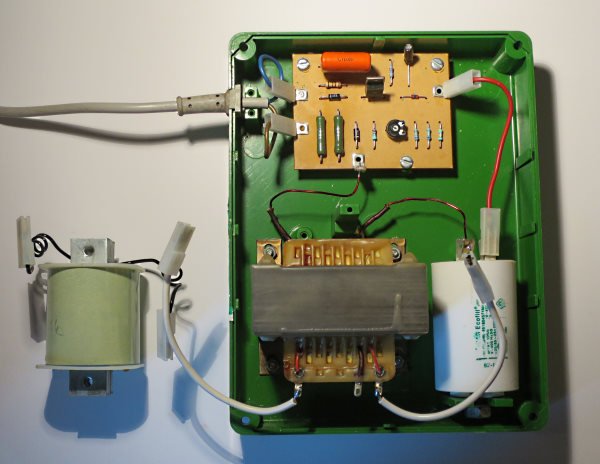

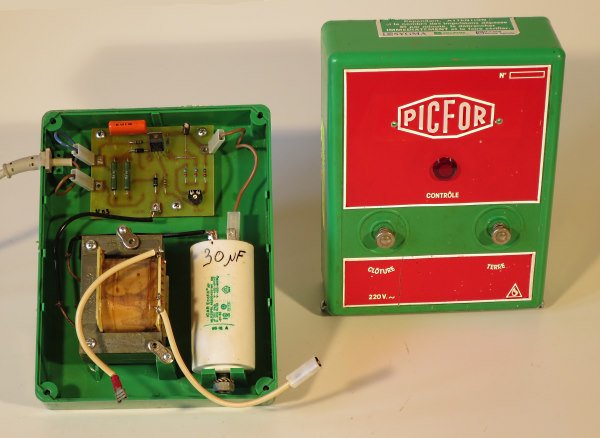

PICFOR RB 80 - Coffret ouvert. 2

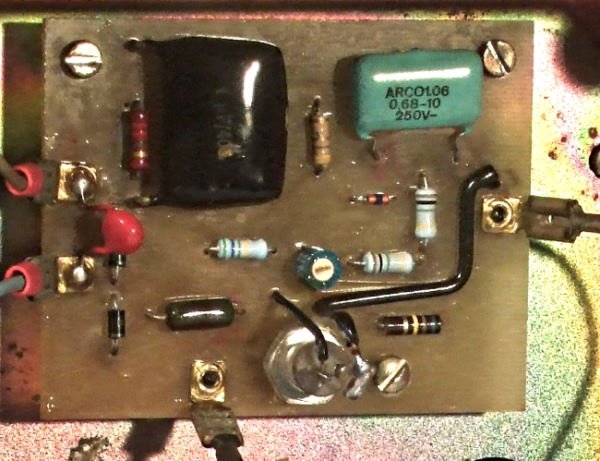

PICFOR RB 80 - Plaquette électronique. 1

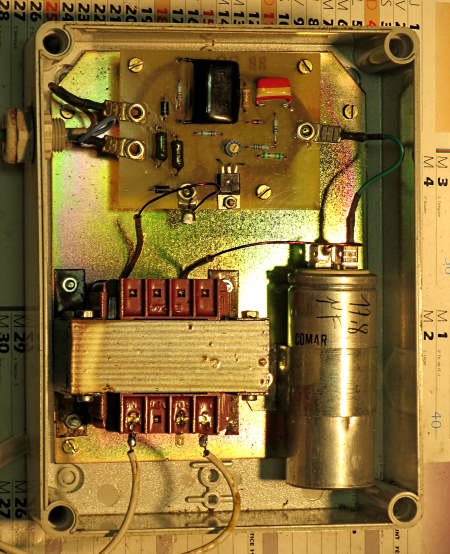

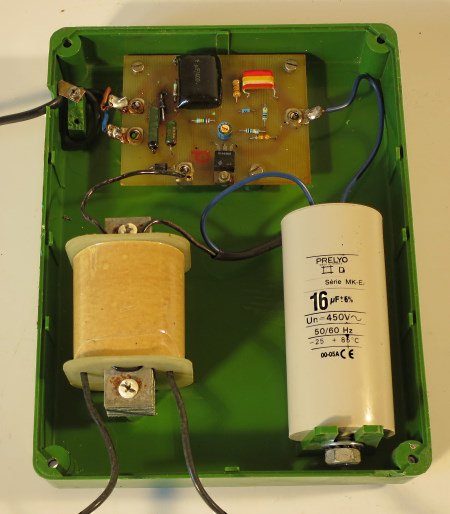

PICFOR RB 80 - Coffret ouvert. 3

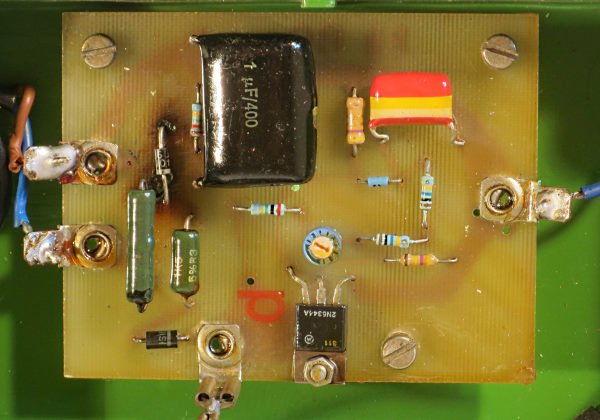

PICFOR RB 80 - Plaquette électronique. Dessus 2
PICFOR RB 80 - Coffret fermé. 2

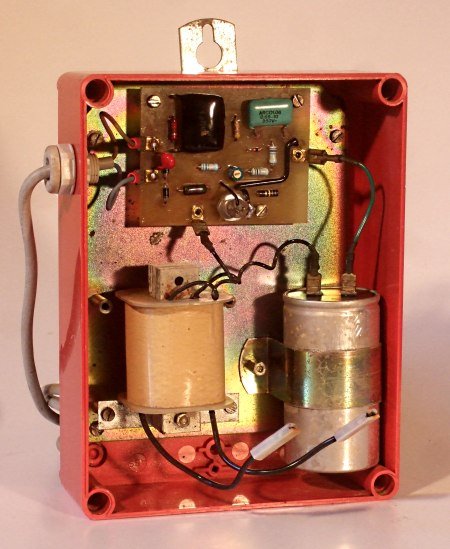

PICFOR RB 80 - Coffret ouvert. 5
PICFOR RB 80 - Plaquette électronique. Dessus 3
PICFOR RB 80 - Plaquette électronique. Dessous 3
PICFOR RB 80 - Coffret ouvert. 6
PICFOR RB 80 - Coffret ouvert. 7
PICFOR RB 80 - Coffret fermé. 3
PICFOR RB 80 - Coffret ouvert. 4
PICFOR RB 80 - Coffret ouvert. 8
PICFOR RB 80 - Coffret ouvert. 9
Picfor RB80 (Cond. 20 µF) - Impulsion avec charge 500 Ohms.

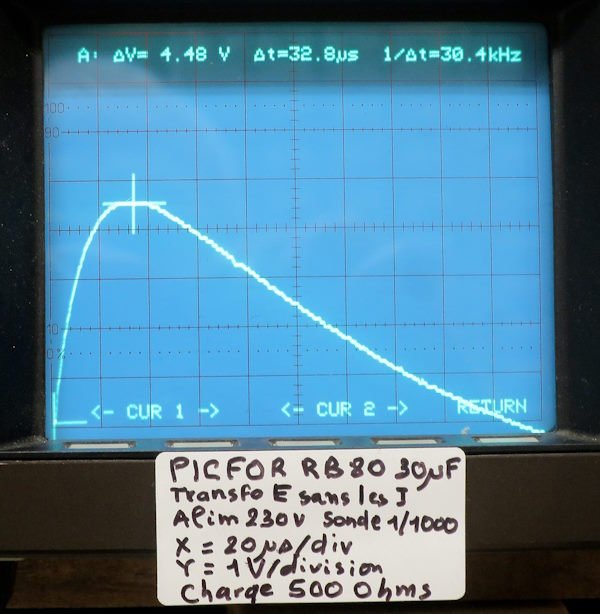

Picfor RB80 (Cond. 30 µF) - Impulsion avec charge 500 Ohms.
