Clôture VANNIER, batterie 6 V, série blindée

Vannier, Série Blindée, rupteur électro-mécanique, alimentation par batterie 6 Volts. Commercialisation estimée autour de 1965 :

  • Probablement le plus diffusé des électrificateurs Vannier alimenté par une grosse batterie 6 Volts.
  • Haut de boite très solide en Alpax injecté avec couvercle, poignée, joint d’étanchéité. Verrouillage possible du couvercle par cadenas.
  • Deux variantes de bas de boite en tôle peinte, adaptables par vis moletées sous le rupteur peuvent loger une batterie 6 Volts de 45 ou 70 Ah. Introduire, brancher, charger ou sortir la batterie est mal commode.
  • Rupteur d’accès difficile sous la platine en bakélite. La batterie 6 Volts de 45 à 70 Ah est en-dessous.
  • En ouvrant le couvercle, le volant du rupteur est accessible et en dévissant deux vis on peut l’enlever et nettoyer les vis platinées de la fourmi ou du moustique qui est écrasé.
  • Un réglage limité de la cadence est accessible quand le volant est dévissé.
  • Le pupître comprend un interrupteur, un bouton poussoir spécial (3 fils) commandant simultanément le néon de contrôle de la tension de sortie et le voltmètre enfichable si il est présent.
  • Les sorties Clôture et Terre sont isolées de la boite par des traversées en matière plastique et un parafoudre à éclateur est entre les sorties.
  • Réparations possibles pour les vis platinées, le ressort spiral et le condensateur.
  • L’optimisation du réglage du linguet est améliorée mais reste difficile.
  • Le pivot et l’axe du volant sont de haute qualité et pratiquement inusables.
  • Le bras mobile est isolé de l’axe de rotation. Il n’y a plus de risque d’électro-érosion entre l’axe du balancier et le corps fixe du pivot.

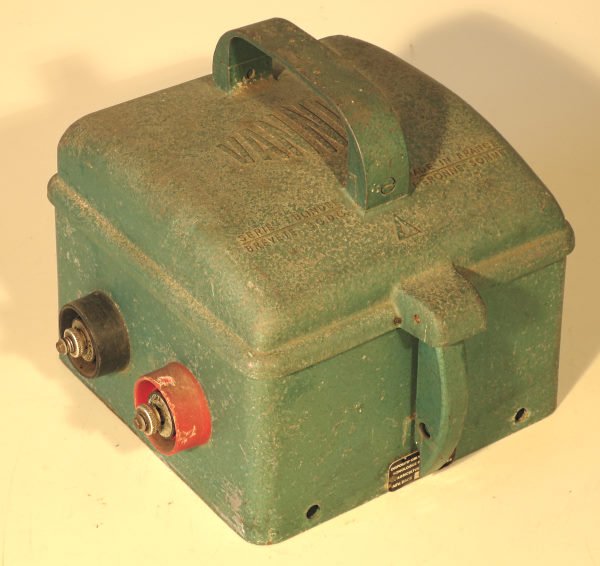

VANNIER 6 V- BLINDÉ - Rupteur fermé

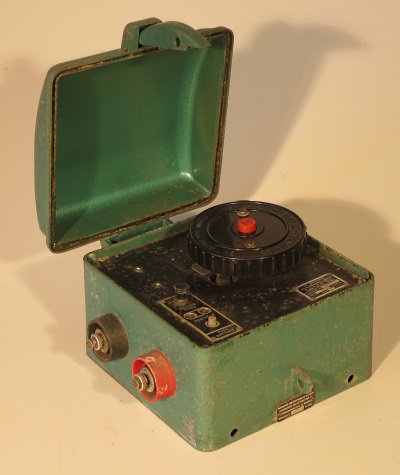

VANNIER 6 V- BLINDÉ - Rupteur ouvert

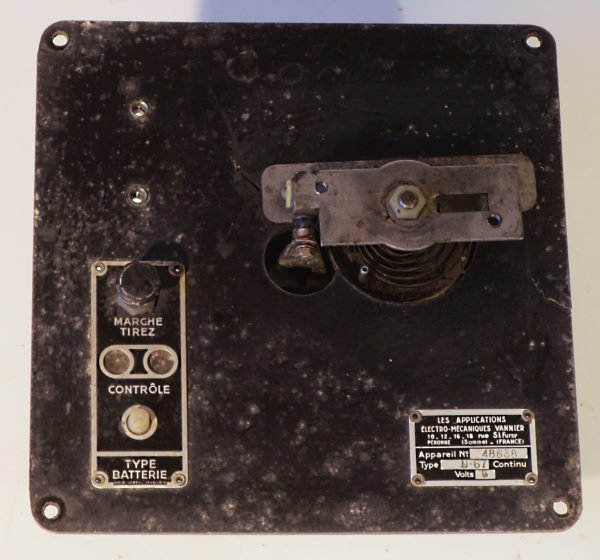

VANNIER 6 V- BLINDÉ - Dessus du rupteur, volant oté

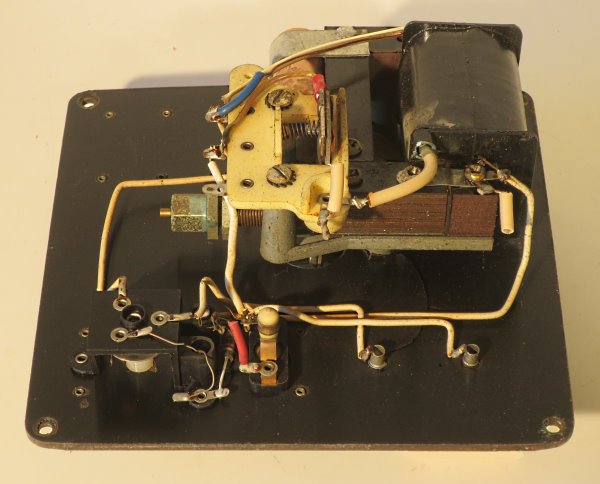

VANNIER 6 V- BLINDÉ - Dessous du rupteur
