Description et particularités de la clôture Lacmé Secur 500 :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors, l’électronique devenait incontournable.
• Sur la face avant, un gros bouton (10 positions) commande la mise en marche et le choix de la puissance des impulsions fortes. Deux bornes permettent le branchement d’un panneau solaire.
• Sur la face arrière deux bornes à vis « Clôture » et « Terre » permettent le raccordement aux lignes sur isolateurs et à la prise de terre.
• La carte électronique est dans un boitier encliquetable garni de résine dure protégeant les composants de l’humidité et rendant le module non réparable.
• La carte électronique comprend deux convertisseurs indépendants chargeant des condensateurs séparés, l’un pour les impulsions de forte puissance, (25 µF), l’autre, (estimé à 2 µF) pour les impulsions de veille.
• Alimenté par la batterie 12 V, le plus puissant des deux convertisseurs à découpage de la plaquette électronique charge le condensateur 25 µF/600 V, (renforcé pour impulsions violentes), à une tension stabilisée de 250 à 600 V selon le réglage manuel du variateur de puissance.
• Alimenté aussi par la batterie 12 V, le moins puissant des deux convertisseurs à découpage de la plaquette électronique charge un autre condensateur (dimensions compatibles d’un 2 µF/600 V) qui va produire les impulsions de veille.
• Au démarrage, la plaquette électronique charge - en attente - le condensateur de 25 µF au niveau de forte puissance choisi et produit seulement les impulsions de veille tant que la tension lignes-sol ne diminue pas.

Quand un animal - ou autre cause de pertes vers le sol - touche la ligne et reçoit la décharge électrique de veille, une impulsion forte (décharge du condensateur 25 µF) est produite.

Après une impulsion forte, il y a au-moins 4 impulsions de veille avant une nouvelle impulsion forte. Tant que les lignes n’ont pas retrouvé leur isolement normal il ny a plus d’impulsion forte.

• Transformateur noyé dans un boitier dédié obturé de résine, sorties du primaire et du secondaire par fils souples et cosses AMP.
• Réparations faciles, seulement par substitution avec les pièces d’origine.

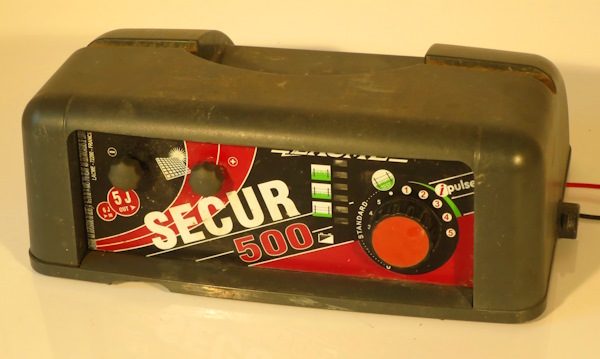

• Lacmé Secur 500 avec boite dédiée Lacmé fermée.

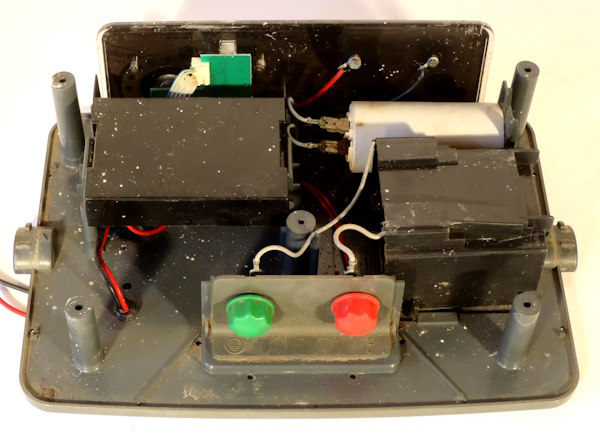

• Lacmé Secur 500 avec boite dédiée Lacmé ouverte.

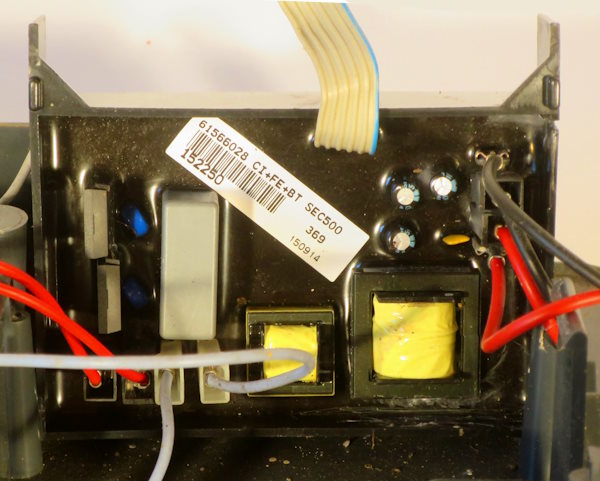

• Lacmé Secur 500 avec boite dédiée Lacmé. Plaquette électronique.

Expérience et observations de Michel Pyrat avec la Lacmé Secur 500 :

• Avec la nouvelle norme NF C 78-200, Juin 1982 les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• La Clôture batterie 12 V LACMÉ CLOS 130-2. ayant établi les grandes qualités des électrificateurs 12 V à impulsions courtes par décharge contrôlée d’un condensateur de 20 µF pouvant être chargé à plus de 300 V, Lacmé a mis au point et commercialisé avec le Lacmé Secur 500 un appareil à la fois réglable selon les besoins par le bouton du commutateur d’énergie qui commande la tension de charge du condensateur de 25 µF à des valeurs stabilisées entre 250 et 600 V et économisant l’énergie stockée dans la batterie en produisant des cycles de cinq impulsions, quatre de puissance réduite et une de la puissance plus forte choisie à la mise en marche, seulement si un contact (animal ou branche) a été détecté. Ces améliorations sont importantes pour l’efficacité et l’augmentation de l’autonomie entre les recharges de la batterie tout en obligeant à la multiplication des composants de la plaquette électronique ce qui augmente aussi le risque de panne pour des appareils fonctionnant en permanence en zone rurale davantage exposée aux surtensions des orages.
• La Lacmé Secur 500 est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels d’étude, mise au point et fabrication.
• Les modules électronique et transformateur ne sont pas réparables ; il faut les remplacer par substitution. La création d’une boite moulée dédiée à rainures et encliquetages permet un assemblage ou une réparation plus rapides.

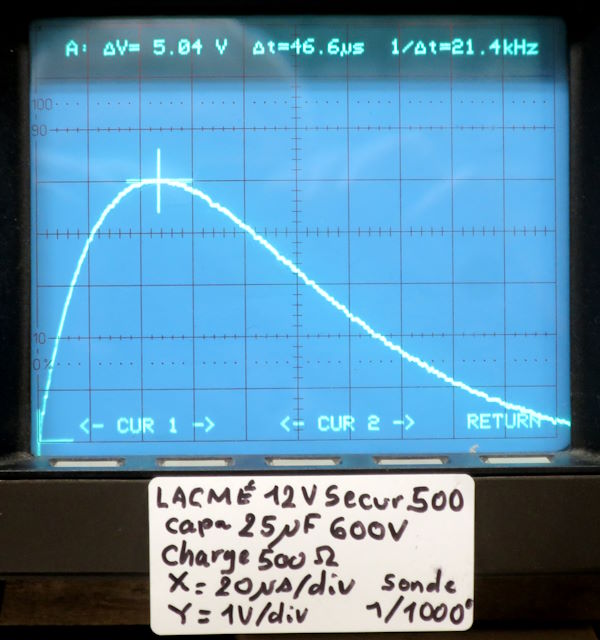

Impulsion maximum avec réglage sur 5 lors du premier contact avec un animal ou une grosse diminution de l’isolement de la ligne sur isolateurs de la Lacmé Secur 500 avec charge normalisée de 500 ohms :

Avec la charge normalisée de 500 ohms branchée aux bornes « Clôture » et « Terre », la Lacmé Secur 500 produit avec un condensateur de 25 µF une impulsion maximum avec réglage sur 5 lors du premier contact avec un animal ou une grosse diminution de l’isolement de la ligne sur isolateurs. Cette impulsion forte a la forme d’une pseudo-demie sinusoïde d’environ 220 micro-secondes, tension-crête 5040 volts, intensité-crête 10,08 ampères et puissance-crête 51 kW. Si le contact avec l’animal ou si la baisse d’isolement persistent (branche ou ligne touchant le sol), les impulsions suivantes sont d’énergie fortement diminuée. Voir ci-dessous.

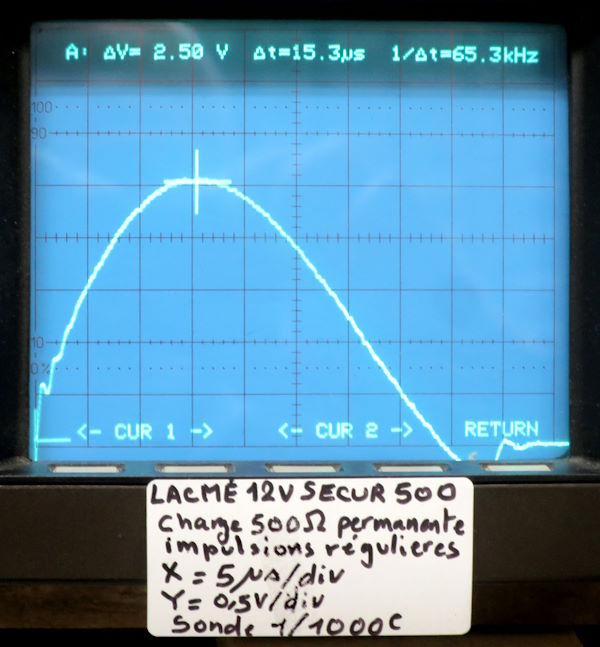

Impulsions régulières de la Lacmé Secur 500, réglage sur 5, après avoir produit l’impulsion maximum, avec charge normalisée de 500 ohms et très grosses pertes permanentes :

Quand la baisse d’isolement persiste après avoir produit l’impulsion maximum, avec la charge normalisée de 500 ohms maintenue branchée aux bornes « Clôture » et « Terre » et réglage sur 5, la Lacmé Secur 500 produit avec un condensateur d’environ 2 µF des impulsions à énergie réduite espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie-sinusoïde d’environ 40 micro-secondes, tension-crête 2500 volts, intensité-crête 5,00 ampères et puissance-crête 12,5 kW.

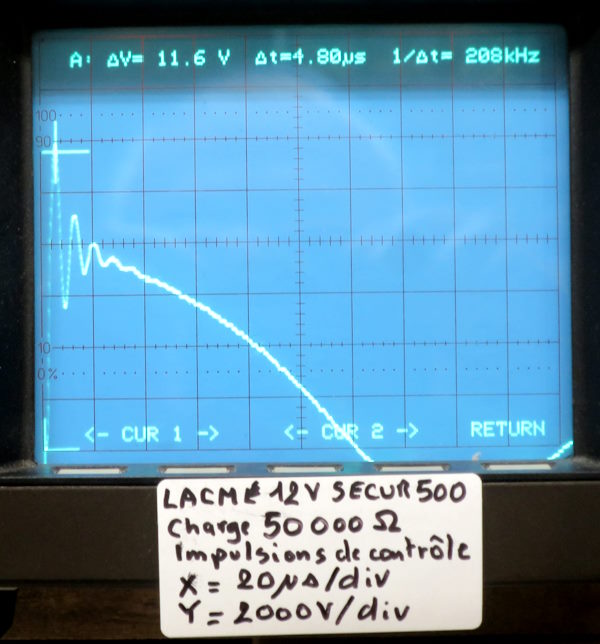

Impulsions de veille de la Lacmé Secur 500 avec charge de 50 000 ohms, peu de pertes et pas de contact avec un animal :

Avec une charge de 50 000 ohms branchée aux bornes « Clôture » et « Terre » (lignes sur isolateurs avec peu de pertes) et réglage sur 5, la Lacmé Secur 500 produit avec un condensateur de 25 µF des impulsions de veille espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie-sinusoïde d’environ 120 micro-secondes, tension-crête 11 600 volts, intensité-crête 0,23 ampère et puissance-crête 368 W.
