Lacmé Clos 2005 220 V :

• Homologations LAC - DACE - 304 358 P
• Diffusion nationale probable après 1985.

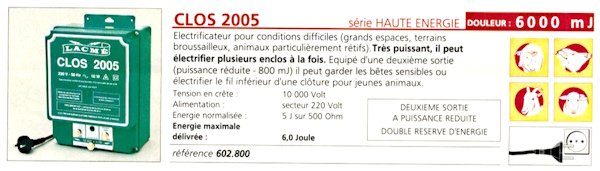

Extraits des documentations de Lacmé :

Description et particularités de la clôture Lacmé Clos 2005 220 V :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable. Avec le Lacmé Clos 2005 220 V, Lacmé a réussi à être parmi les constructeurs français qui ont produit des appareils aux limites des 5 joules autorisés dans la charge normalisée de 500 ohms.
• Montage dans la boite dédiée double isolation à alvéoles Lacmé en matière plastique verte.
• Les sorties Clôture, puissance totale, puissance réduite et Terre sont des bornes laiton avec ressort vissées dans le bas du couvercle.
• Un voyant avec lampe néon et résistances chutrices est branché entre les sorties. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Deux condensateurs 25 µF/450 V (alternatif), Comar ou Icar sont chargés à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; deux bases de temps avec résistances, condensateurs électrochimiques et diacs amorcent les thyristors environ 50 fois par minute pour décharger les deux condensateurs 25 µF dans le primaire du transformateur spécial pour décharges impulsionnelles.
• Pas de fusible ni de varistance protégeant des surtensions du secteur 220 V.
• Pas d’éclateur ou de parafoudre réduisant les effets des coups de foudre arrivant par les lignes des clôtures.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique et pour le transformateur bloqué dans son alvéole.

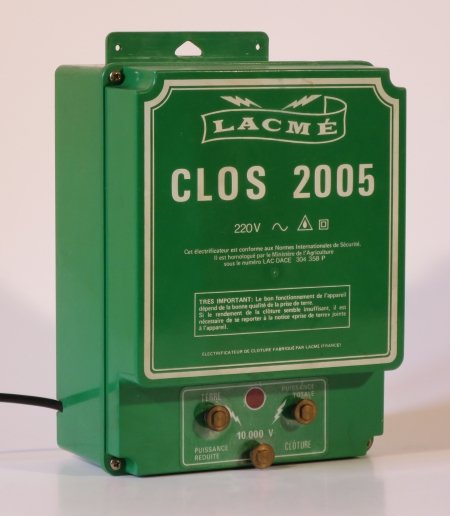

• Lacmé Clos 2005 220 V avec boite dédiée Lacmé fermée.

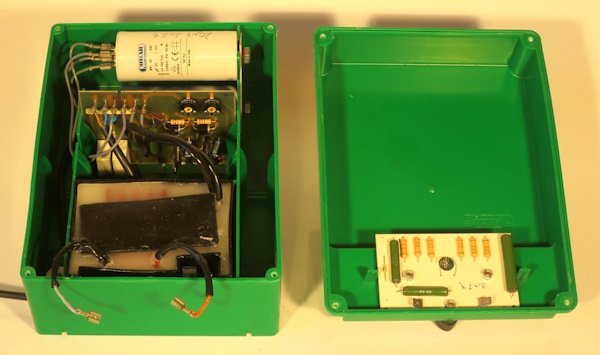

• Lacmé Clos 2005 220 V avec boite dédiée Lacmé ouverte.

• Lacmé Clos 2005 220 V, plaquette électronique avec 2 thyristors 2N6508. Dessus.

• Lacmé Clos 2005 220 V, plaquette électronique avec 2 thyristors 2N6508. Dessous.

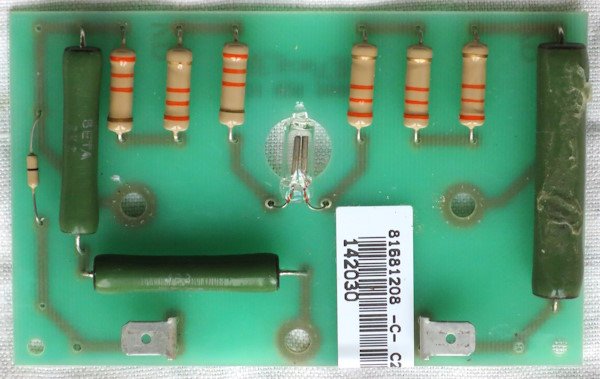

• Lacmé Clos 2005 220 V, circuit imprimé alimentant le voyant néon et la sortie Clôture à puissance réduite.

Expérience et observations de Michel Pyrat avec la Lacmé Clos 2005 220 V :

• En mars 1980, Lacmé a été homologué pour son premier « Clos 2000 » avant la publication officielle de la nouvelle norme NF C 78-200, Juin 1982. Les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Le « Clos 2000 » ayant établi les grandes qualités des électrificateurs 220 V à impulsions courtes par décharge contrôlée de condensateurs chargés à plus de 600 V, Lacmé a mis au point et commercialisé une gamme de modèles moins puissants (Clos 1000, Clos Canin) pour les animaux sensibles ou plus puissants (Clos 2005) ou plus perfectionnés (protections des surtensions ou meilleurs moyens de contrôle ou d’alarme qu’un simple voyant néon).
• La Lacmé Clos 2005 220 V est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels d’étude, mise au point et fabrication.
• La Lacmé Clos 2005 220 V a connu quelques variantes pour la plaquette électronique, les condensateurs et le transformateur tout en conservant les mêmes principes qui sont appliqués sur la plupart des appareils secteur depuis environ 1975.
• Les plaquettes électroniques sont réparables par substitution ou composant par composant. Le transformateur bloqué dans son alvéole est facile à extraire et remplacer ; la création d’une boite moulée dédiée à alvéoles permet un assemblage ou une réparation plus rapides.

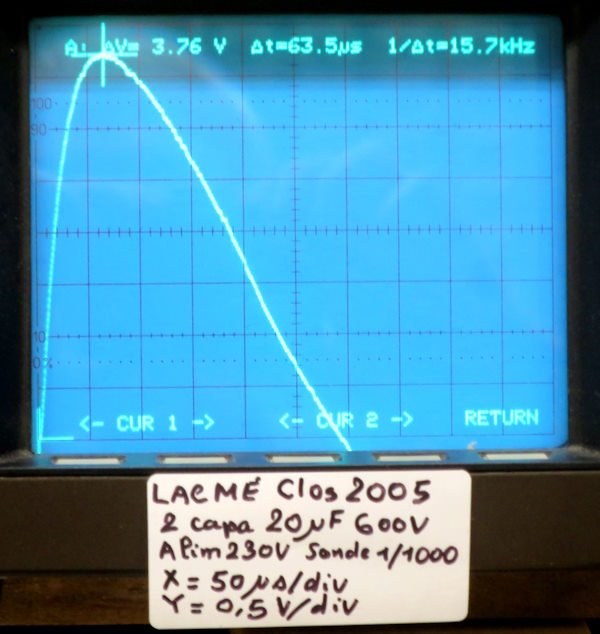

Impulsion de la Lacmé Clos 2005 220 V avec charge normalisée de 500 ohms :

Avec la charge normalisée de 500 ohms branchée aux bornes « Clôture » et « Terre », la Lacmé 230 V Clos 2005 produit avec deux condensateurs de 20 µF des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde, durant environ 280 micro-secondes, tension-crête 3760 volts, intensité-crête 7,52 Ampères et puissance-crête 28,3 kW.
