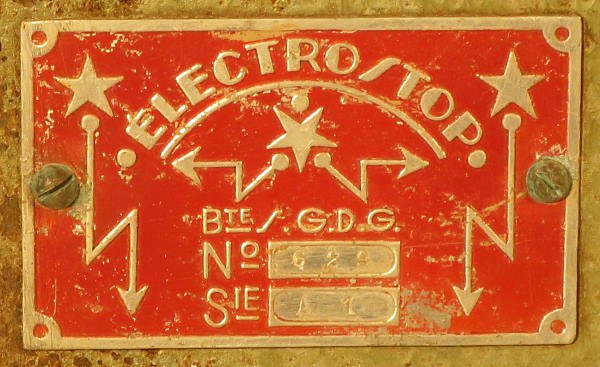

Electrostop A1, clôture sur secteur avec rupteur 6 V à bobine de Ruhmkorff :

• Diffusion régionale dans le Sud-Ouest autour de 1960.

Description et particularités de la clôture Electrostop A1 avec rupteur 6 V à bobine de Ruhmkorff :

• Avant 1960 les électrificateurs « secteur » devaient obligatoirement être 110/220 V avec un transformateur d’isolement dont le secondaire alimentait le rupteur. Ici le secondaire est 2 fois 10 V avec point milieu. Un redresseur sélénium biplaque produit du courant redressé non filtré directement au primaire du rupteur.
• L’absence de condensateur de filtrage - 5000 à 10 000 µF 16 à 25 V auraient convenu - devait entrainer une production irrégulière de la puissance des impulsions.
• Le transformateur (circuit 90x90, empilage 21, noyau 25x21), assemblé avec tôles croisées est bobiné concentrique sur carcasse presspahn.

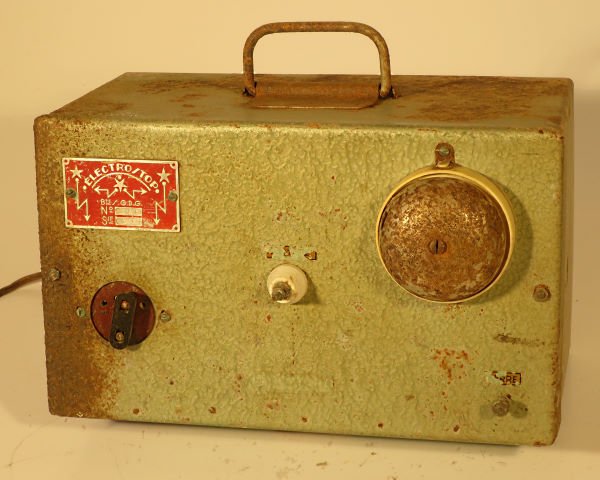

• L’ Electrostop A1 n’a pas d’interrupteur ; une sonnette non réglable en série entre la sortie « Terre » du rupteur et la masse de la boite tinte plus fort quand les pertes en ligne sont importantes ; la borne « Terre » est à la masse de la boite ; la sortie « Clôture » est isolée de la masse par une traversée en porcelaine.

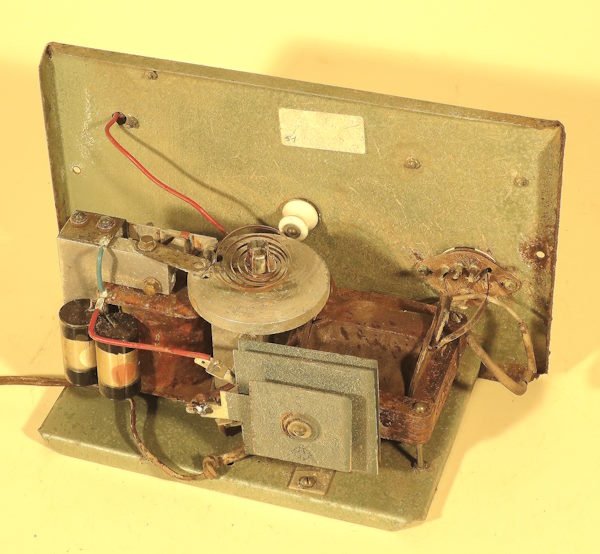

• Le dépannage est facilité en sortant l’ensemble rupteur-alimentation-face avant de la boite.

Expérience et observations de Michel Pyrat avec l’Electrostop A1, clôture sur secteur avec rupteur 6 V à bobine de Ruhmkorff :

• Dans la période 1950/1965, la majorité des clôtures secteur utilisaient un rupteur 6 V à vis platinées et bobine de Ruhmkorff alimenté en 6 à 8 V redressé et filtré en sortie d’un transformateur abaisseur. Si la tension dépassait 8 V les vis platinées vieillissaient beaucoup plus vite (étincelles) et si il n’y avait pas de condensateur de filtrage il fallait un transformateur plus gros et le fonctionnement était irrégulier.
• La boite de l’ Electrostop A1 est bien conçue pour pouvoir régler le rupteur, remplacer les vis platinées ou réparer l’alimentation en enlevant l’arrière et le capot.
• La sortie « Terre » n’est pas isolée de la boite. Les utilisateurs sentaient le courant des impulsions en touchant la boite quand la prise de terre était insuffisante (utilisation d’une « dent de pirouette » cassée !).

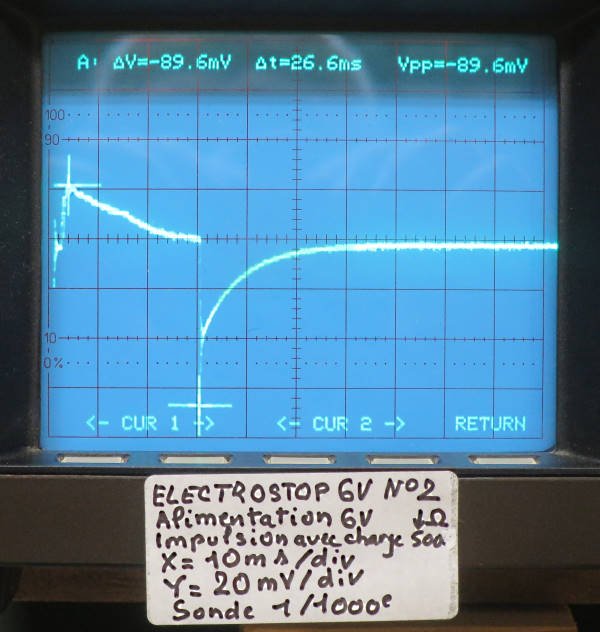

Impulsion de l’ Electrostop A1 avec charge normalisée de 500 Ohms :

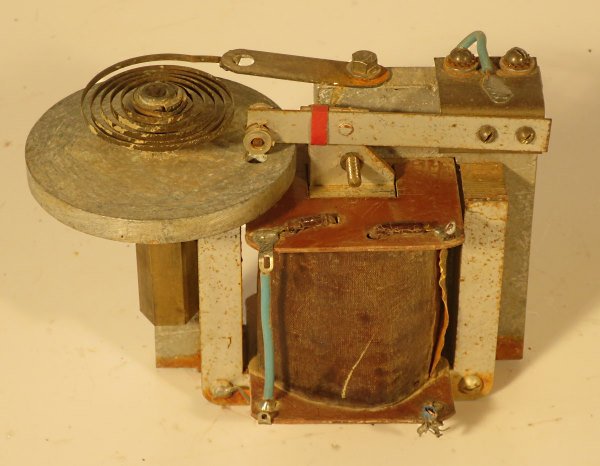

Avec la charge normalisée de 500 Ohms branchée aux sorties « Clôture » et « Terre », le rupteur ELECTROSTOP, mécanisme 6 V N°2 utilisé dans la Electrostop A1 produit des impulsions espacées d’un peu plus de 1 seconde, tension crête à crête 90 V, courant-crête 180 mA, durée totale 1/40^e de seconde.
