ROBUR - RADIO-CLÔTURE sur secteur 110/220 Volts

Autour des années 50 les électrificateurs ROBUR sont construits à Paris puis à Agen et sont commercialisés au moins dans le Sud-Ouest.

La clôture RADIO-CLÔTURE sur secteur 110/220 Volts est représentative de la période d’après guerre où il fallait utiliser des composants anciens ou adaptés avec des moyens artisanaux. Les transformateurs utilisent les tôles d’avant guerre à angles arrondis. La construction devait respecter les limites de la norme NF C 116, 30 Juin 1947. Même en bon état les clôtures à courant permanent étaient soit inefficaces soit dangereuses ; elles ont été interdites.

RADIO-CLÔTURE sur secteur 110/220 Volts, clôture sur secteur à faible courant permanent :

  • Diffusion régionale dans le Sud-Ouest autour de 1950.

Description et particularités de la clôture RADIO-CLÔTURE sur secteur 110/220 Volts à faible courant 50 Hz permanent :

  • La clôture RADIO-CLÔTURE sur secteur 110/220 Volts, est construite autour d’un transformateur d’alimentation et isolement avec primaire 110/220 volts et secondaire 7 volts débitant en permanence dans un transformateur haute-tension. Ce type de générateur dont les « impulsions sinusoïdales alternées » se succédaient sans interruption tous les 1/100e s a été interdit après 1950.
  • Le transformateur haute-tension a un primaire 7 volts et deux secondaires : Le principal, 700 volts, est relié directement à la masse du coffret pour la sortie « Terre » et à la sortie « Clôture » avec 2 résistances carbone de 50 000 + 10 000 Ohms en série ; l’autre enroulement secondaire, 2,5 volts, est relié en permanence à la lampe de cadran radio du voyant de contrôle d’alimentation
  • La RADIO-CLÔTURE sur secteur 110/220 Volts est munie d’un interrupteur tumbler « Arrêt-Marche », d’un voyant avec lampe de cadran radio 6 volts pour le contrôle de l’alimentation secteur et d’un voyant « Sécurité » de contrôle du courant de de sortie avec lampe néon qui s’illumine d’autant plus qu’il y a davantage de courant dans le circuit extérieur entre les bornes « Clôture » et « Terre ».
  • Une « borne PTT » avec canon isolant et douille de 4 mm équipe la sortie « Clôture » ; la borne « Terre », une vis de 4 mm, est reliée à la tôle du coffret ; un gros écrou moleté en laiton permet le branchement du fil de liaison vers la prise de terre.

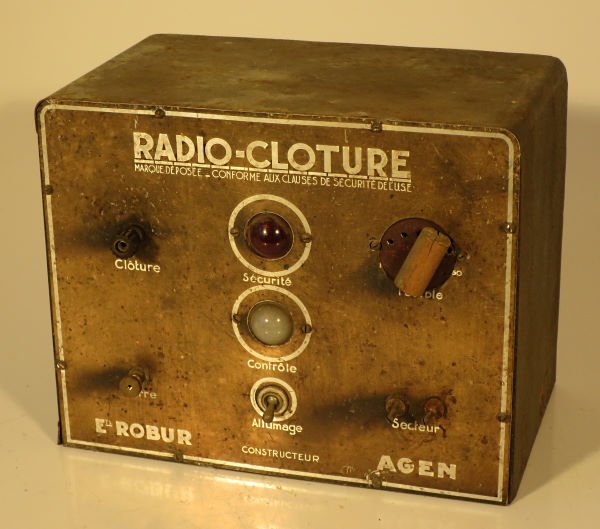

RADIO-CLÔTURE 110/220 V - Coffret fermé.

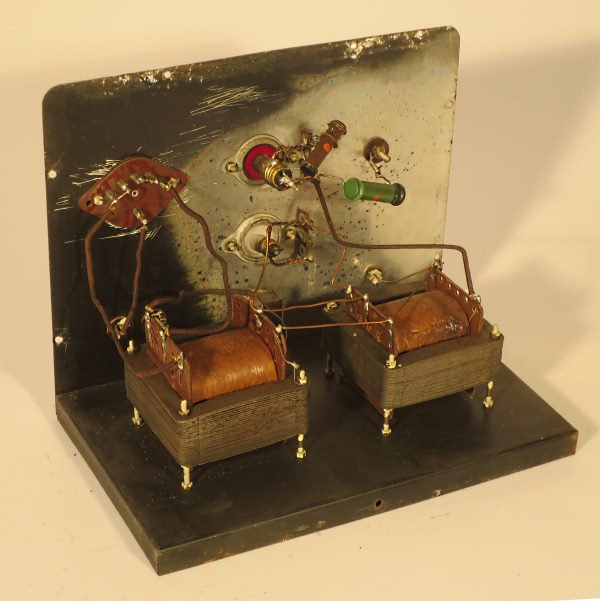

RADIO-CLÔTURE 110/220 V - Intérieur du coffret.

Expérience et observations de Michel Pyrat avec l’électrificateur à courant permanent RADIO-CLÔTURE sur secteur 110/220 Volts :

  • Les électrificateurs à courant permanent respectant la norme NF C 116, 30 Juin 1947 (intensité maximum 8 mA dans une résistance de 500 Ohms) n’avaient pas assez d’efficacité ; même en bon état ceux qui dépassaient 8 mA pouvaient être dangereux. Après un coup de foudre provoquant un claquage des isolants entre enroulements des transformateurs, le réseau 110 ou 220 V pouvait arriver dans les lignes extérieures sur isolateurs seulement limité par des résistances. J’ai refusé de réparer ou renforcer ces appareils potentiellement dangereux et proposé la vente d’un modèle à impulsions avec reprise du vieux qui s’entasse encore dans mon « musée ».
  • La boite de la RADIO-CLÔTURE sur secteur 110/220 Volts a une belle présentation avec toute la face avant en aluminium anodisé et des indications bien lisibles. Pour les réparations le démontage du capot (8 vis de 3 mm) est long mais donne un accès aisé à tous les composants.
  • Par sa construction avec transformateur 110/220 Volts d’isolement et un transformateur haute-tension la RADIO-CLÔTURE sur secteur 110/220 Volts est mieux protégée des claquages par coups de foudre que les modèles avec seulement un transformateur haute-tension. Malgré tout la sécurité d’utilisation de ces appareils était insuffisante.
  • La RADIO-CLÔTURE sur secteur 110/220 Volts débitait 6,6 mA avec charge de 500 Ohms sur l’appareil examiné.

Tension de la RADIO-CLÔTURE sur secteur 110/220 Volts avec charge normalisée de 500 Ohms :

  • Avec une tension d’alimentation de 220 V, 50 Hz, la tension de sortie avec charge de 500 Ohms est une sinusoïde 50 Hz avec une tension crête à crête de 9,3 Volts (3,3 V efficaces) et un courant efficace de 6,6 mA.

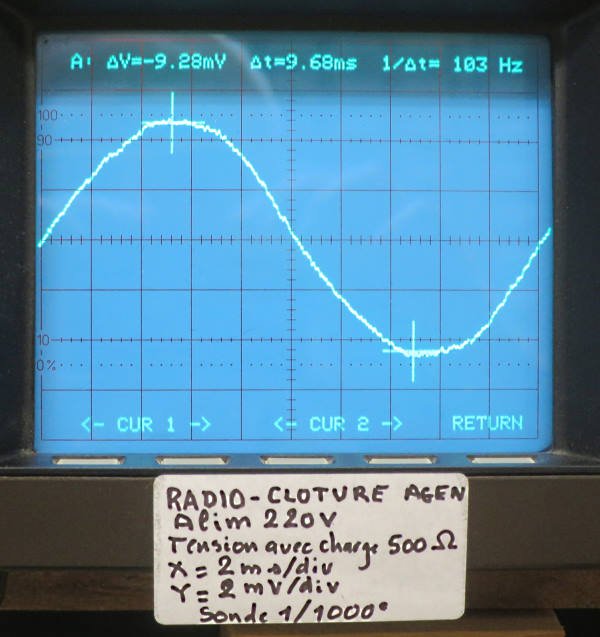

RADIO-CLÔTURE 110/220 V - Impulsions avec charge 500 Ohms.
