Clotseul 12 Volts (boite basse)  : Clôture puissante, portative, lourde sur batterie avec un rupteur 12 Volts à vis platinées et bobine de Ruhmkorff :

• Homologation CFC - DACE - 0432 - P - 1164
• Diffusion nationale avant 1965 et pendant une vingtaine d’années.

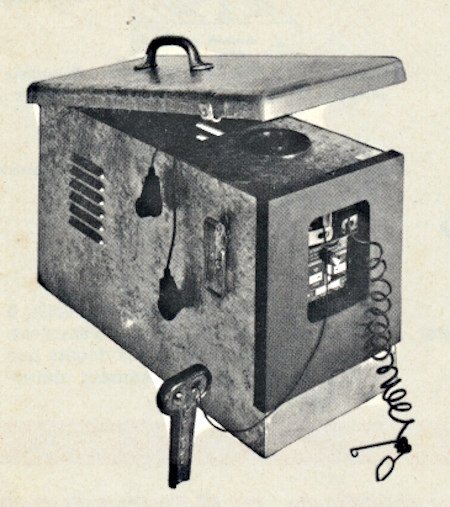

• Remplacement de la célèbre boite haute en tôle galvanisée (rupteur dessus et batterie dessous) par une boite basse en tôle galvanisée (rupteur sur berceau-plastron en plastique et batterie à côté) pour créer un appareil lourd, encore déplaçable, incorporant la batterie 12 Volts 40 à 65 Ah.
• Recharge à la ferme avec un chargeur 12 Volts pour voiture ou tracteur.

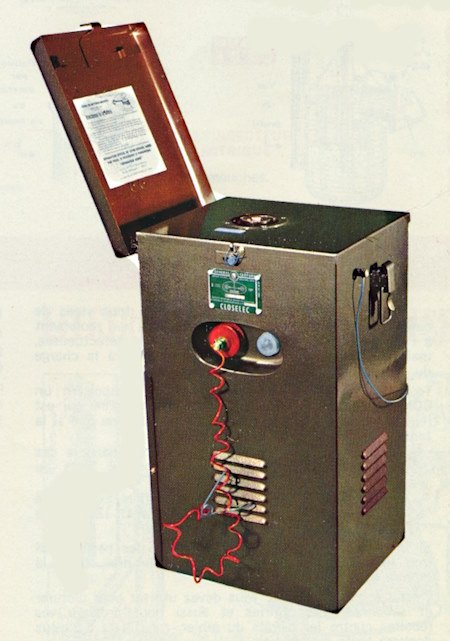

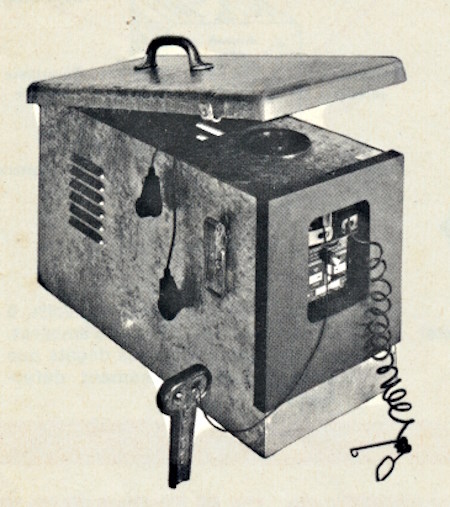

Extrait des documentations de Clotseul, Closelec, La Châtaigne ou Général Clôture :

Description et particularités de la clôture Clotseul 12 Volts (boite basse)  :

• Avec la norme NF C 78-200, 23 Juillet 1959, les concepteurs-constructeurs étaient limités à une intensité maximum de 300 mA avec charge de 500 Ohms, ce qui obligeait à produire des impulsions relativement longues (environ 50 ms) pour transmettre une énergie déjà efficace bien que largement inférieure aux 5 Joules permis.
• Diffusion, avec cette boite, pendant une vingtaine d’années.

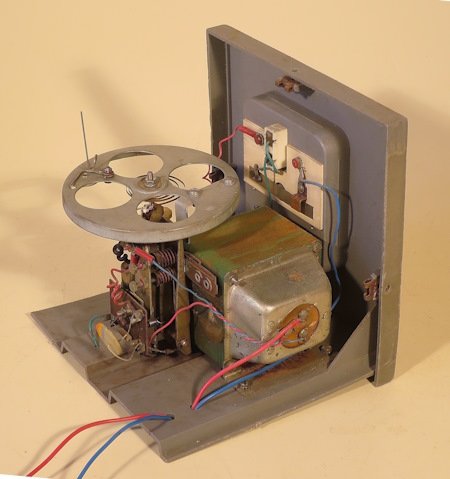

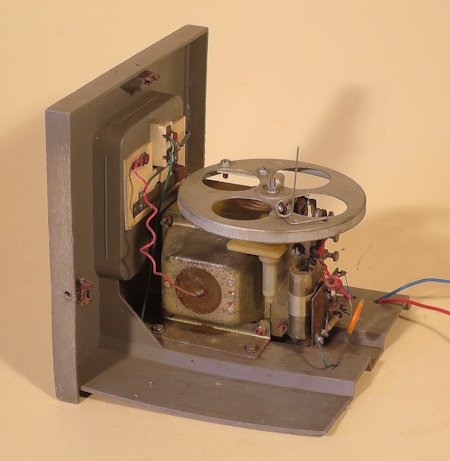

• Rupteur monobloc 12 Volts à vis platinées et bobine de Ruhmkorff (cuirassée avec entrefer). Le bobinage de haute qualité, imprégné de vernis sous vide et protégé par des capots en tôle est garni de cire ozokérite.

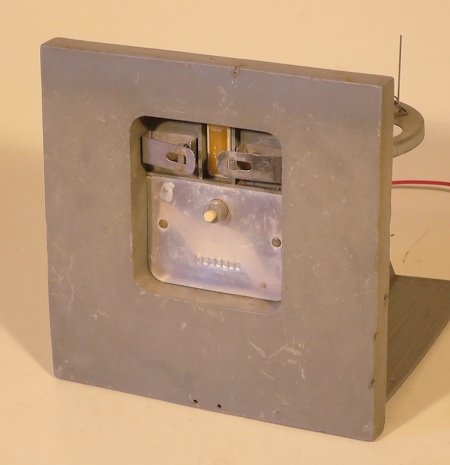

• Le rupteur est facilement accessible pour réparation ou réglage en le retirant du compartiment du devant de la boite en tôle (3 vis).
• Particularité intéressante des Clotseul avec rupteur à vis platinées, l’interrupteur « Marche-Arrêt » est remplacé par une commande simple qui recule la vis platinée du volant mobile ; pour le Clotseul 12 Volts (boite basse) c’est le gros bouton sur le dessus de la boite quand on ouvre le couvercle. La rotation de ce bouton a trois positions : « Arrêt », « Dressage » (cadence rapide) et « Marche » (cadence normale).
• Le bouton-poussoir blanc sur le devant du coffret commute le voyant néon de contrôle des impulsions qui produit un éclair d’autant plus vif que la tension est plus élevée.
• Deux épingles à ressort en acier inoxydable, robustes et économiques équipent les sorties Clôture et Terre.
• Le Rupteur Clotseul 12 Volts, grosse batterie de la Clotseul 12 Volts (boite basse) est certainement l’un des meilleurs en efficacité, rendement et robustesse de ceux qui ont équipé les clôtures 12 V avec une grosse batterie de cette époque.
• Remplacement possible du transformateur avec les pièces d’origine CFCE.
• La Clotseul 12 Volts (boite basse) est un appareil professionnel de haute qualité, robuste, réparable avec un réseau de vendeurs-réparateurs dense et soutenu par le constructeur.

Expérience et observations de Michel Pyrat avec la Clotseul 12 Volts (boite basse) , clôture portative lourde avec une grosse batterie 12 Volts, rupteur à vis platinées et bobine de Ruhmkorff :

La réussite d’un rupteur électromécanique demande la maitrise de trois savoirs-faire :

1 - Bobinage d’un transformateur du genre bobine de Ruhmkorff (cuirassée avec entrefer). À vide ces bobines produisent des impulsions dépassant 20 000 V ce qui conduit à observer une grande rigueur pour l’isolation entre couches (papier cristal paraffiné et, après bobinage, imprégnation à chaud, sous vide, de paraffine ou de vernis). C’est très difficile.

2 - Réalisation d’un mécanisme à vis platinées permettant l’alimentation franche et non vibrée de la bobine pendant environ 1/20^e de seconde, chaque seconde ou un peu plus, pendant des années et avec un assez bon rendement. C’est encore plus difficile.

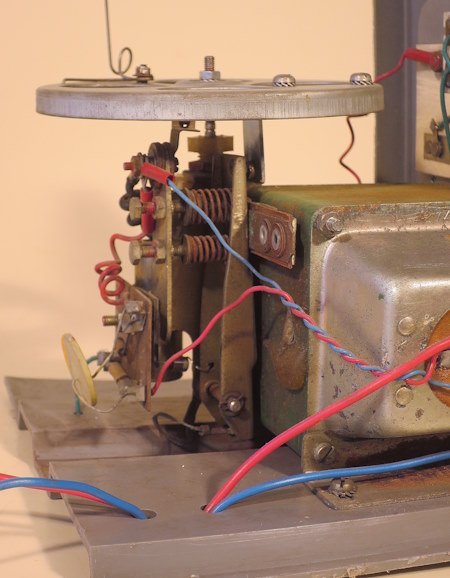

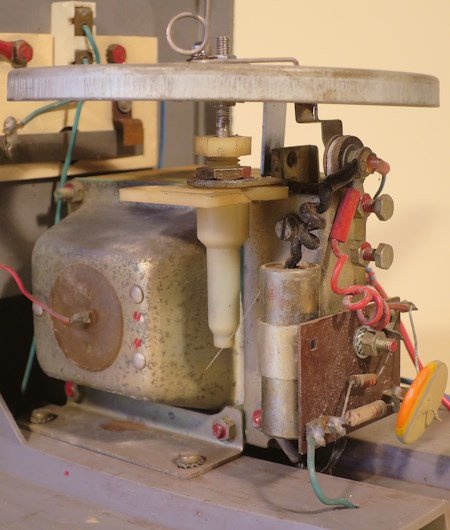

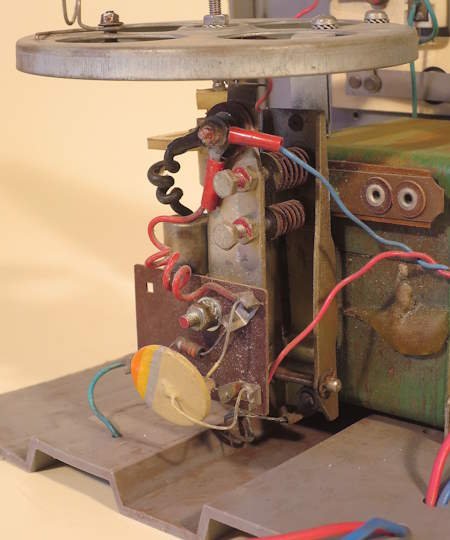

3 - Assembler de façon précise, durable, réglable et réparable les composants indispensables (bobine, pivot, volant, linguet de renvoi et condensateur) en un ensemble monobloc. Quand l’arrivée du courant à la vis platinée du volant était assurée par un ressort spiral, le corps fixe du pivot devait être isolé de la masse pour qu’il ne puisse pas y avoir de risque d’électroérosion de l’axe tournant du volant ou balancier.

• En 1965 Clotseul était le concepteur-constructeur dominant du marché français depuis des dizaines d’années avec des fabrications de haute qualité et une commercialisation par de nombreuses agences formées et soutenues à la vente et à la réparation.
• La boite en tôle, galvanisée au bain après assemblage est très résistante aux intempéries. Le rupteur est facile à extraire ; il est alors accessible sur quatre faces pour réparations.
• Le rupteur de la Clotseul 12 Volts (boite basse) est le plus parfait que je connaisse.
• Pas mieux que les autres constructeurs de rupteurs à vis platinées et bobine de Ruhmkorff Clotseul n’a pas trouvé ou commercialisé de solution au cramage du primaire avec coulage de la cire qui endommageait les bobines quand la batterie était déchargée en-dessous de 8 Volts tout en contenant encore de l’énergie. Le linguet n’étant plus assez attiré les vis platinées restaient en contact permanent, la bobine chauffait et la cire coulait. Il fallait souvent remplacer le rupteur complet ou, au mieux, le ressort spiral qui était recuit.
• La Clotseul 12 Volts (boite basse) est également remarquable par la suppression de l’interrupteur et du bouton-poussoir onéreux et fragiles en les replaçant par des commandes mécaniques simples et incassables.

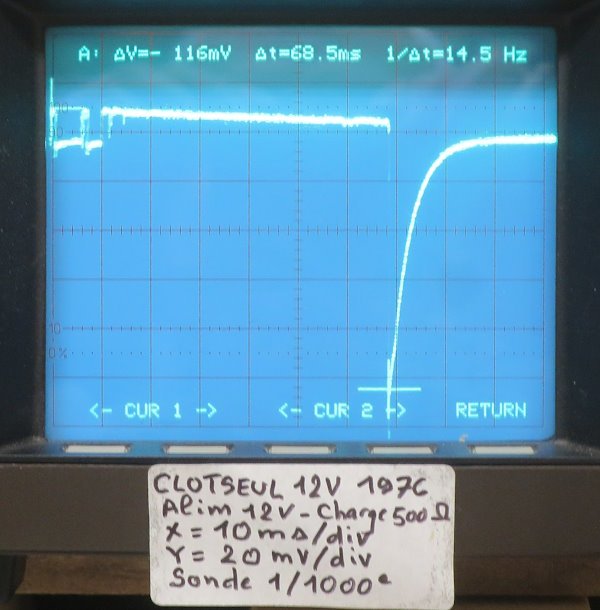

Impulsion de la Clotseul 12 Volts (boite basse) avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », le Rupteur Clotseul 12 Volts, grosse batterie produit des impulsions caractéristiques des bobines de Ruhmkorff, espacées d’un peu plus de 1 seconde, durée totale environ 70 ms, tension-crête 116 Volts, intensité-crête 232 mA. Il y a un rebondissement des vis platinées pendant environ 10 ms au début du contact.
