CREB - Gardien Électrique KIPIC - N 220 Volts :

• Mentionnée dans une documentation Creb de 1996.
• Homologation CRE-DACE-324 379 P.

Extrait de la documentation 1996 de la CREB - Gardien Électrique KIPIC - N 220 Volts.

Description et particularités de la clôture CREB - Gardien Électrique KIPIC - N 220 Volts :

• Avec la nouvelle norme (NF C 78-200, Juin 1982), les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les triacs ou les thyristors l’électronique devenait incontournable. Avec la CREB - Gardien Électrique KIPIC - N 220 Volts, Creb a remarquablement réussi à compléter sa gamme d’électrificateurs 220 Volts avec un appareil de moyenne énergie.
• Assemblage dans un coffret isolant dédié avec alvéoles pour réduire le temps de montage.
• Les sorties Clôture et Terre sont fixées directement dans le bas du coffret isolant.
• Un voyant avec lampe néon permet un contrôle de la tension de sortie. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.

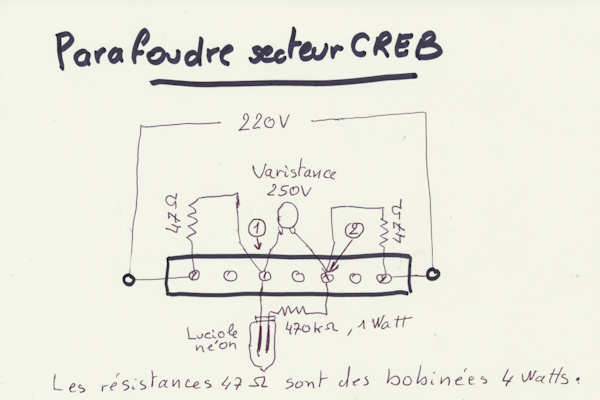

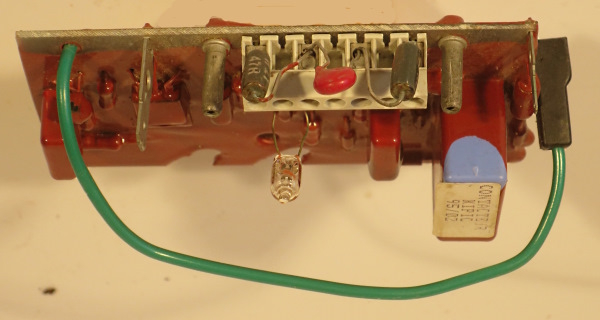

• Adjonction d’un parasurtensions à varistance et résistances de sécurité sur l’arrivée du 220 Volts. Les 3 composants en sont faciles à remplacer.
• Adjonction d’un parafoudre à éclateur entre les bornes clôture et terre.
• Réparation possible, rapide mais onéreuse par remplacement du module anormal.

Expérience et observations de Michel Pyrat avec la clôture CREB - Gardien Électrique KIPIC 220 Volts.

• La CREB - Gardien Électrique KIPIC - N 220 Volts est constituée de deux modules (transformateur et rupteur) noyés avec de la résine époxy qui les rend irréparables tout en améliorant leur protection de l’humidité. Le transformateur à noyau magnétique droit est économique à réaliser, n’a pas un rendement élevé mais permet des impulsions plus courtes dont la puissance-crête est plus élevée qu’avec un circuit magnétique cuirassé. Avec les modules d’origine, les réparations par substitution sont rapides, ne demandent pas de grandes connaissances mais sont plus onéreuses que les interventions « composant par composant ». Bien que ce ne soit pas systématique ni vraiment justifié, le concept du « jetable à la première panne » devient applicable aux clôtures électriques.

Impulsions de la CREB - Gardien Électrique KIPIC 220 Volts :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la CREB - Gardien Électrique KIPIC-N 220 Volts produit, avec un condensateur de 8 µF, des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 75 micro-seconde, tension-crête 4000 Volts, intensité-crête 8 Ampères et puissance-crête 32 KW.
