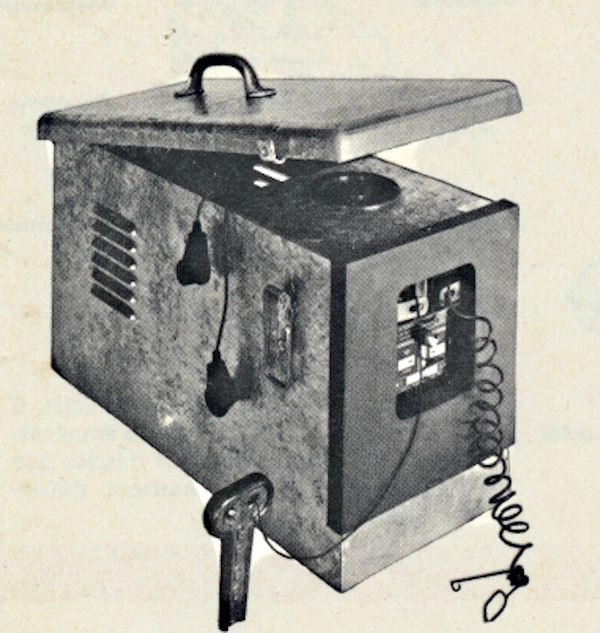

Clotseul 6 Volts, grosse batterie : Clôture portative lourde sur batterie avec un rupteur 6 Volts à vis platinées et bobine de Ruhmkorff :

• Homologation CFC - DACE - 0433 - P - 1164
• Diffusion nationale avant 1964 et pendant une trentaine d’années.
• Recharge de la batterie à la ferme avec un chargeur 6 Volts de voiture ou de tracteur.

Extrait des documentations de Clotseul, Closelec, La Châtaigne ou Général Clôture :

Description et particularités de la clôture Clotseul 6 Volts, grosse batterie :

• Avec la norme NF C 78-200, 23 Juillet 1959, les concepteurs-constructeurs étaient limités à une intensité maximum de 300 mA avec charge de 500 Ohms, ce qui obligeait à produire des impulsions relativement longues (environ 50 ms) pour transmettre une énergie déjà efficace bien qu’inférieure aux 5 Joules permis.
• Diffusion, avec ces boites, galvanisées à chaud ou peintes pendant une trentaine d’années.
• Rupteur monobloc 6 Volts à vis platinées et bobine de Ruhmkorff (cuirassée avec entrefer). Le bobinage protégé par des capots en tôle et garni de cire ozokérite est de bonne qualité.
• Particularité intéressante des Clotseul avec rupteur à vis platinées, l’interrupteur « Marche-Arrêt » est remplacé par une commande simple qui recule la vis platinée du volant mobile ; pour le Clotseul 6 Volts, grosse batterie c’est le gros bouton noir sur le dessus du coffret, après ouverture du couvercle ; ce bouton a trois positions : Arrêt, Marche normale et Marche plus rapide.
• Sur le devant un voyant néon de contrôle de la tension des impulsions produit un éclair d’autant plus vif que la tension est plus élevée. Sur le modèle avec la batterie à côté du rupteur le voyant est commandé par un poussoir.
• Sur le modèle haut, la sortie « Clôture » est bien isolante ; la borne « Terre » n’est pas isolée de la boite.
• Sur le modèle bas, deux épingles à ressort en acier inoxydable, isolées de la boite, robustes et économiques équipent les sorties Clôture et Terre.
• Le Rupteur Clotseul 6 Volts, grosse batterie de la Clotseul 6 Volts, grosse batterie est certainement l’un des meilleurs en efficacité, rendement et robustesse de ceux qui ont équipé les clôtures 6 V avec une grosse batterie de 55 à 70 Ah.
• Remplacement possible du transformateur avec les pièces d’origine CFCE.
• La Clotseul 6 Volts, grosse batterie est un appareil professionnel de haute qualité, robuste, réparable avec un réseau de vendeurs-réparateurs dense et soutenu par le constructeur.

Expérience et observations de Michel Pyrat avec la Clotseul 6 Volts, grosse batterie, clôture portative lourde avec une grosse batterie 6 Volts, rupteur à vis platinées et bobine de Ruhmkorff :

La réussite d’un rupteur électromécanique demande la maitrise de trois savoirs-faire :

1 - Bobinage d’un transformateur du genre bobine de Ruhmkorff (cuirassée avec entrefer). À vide ces bobines produisent des impulsions dépassant 20 000 V ce qui conduit à observer une grande rigueur pour l’isolation entre couches (papier cristal paraffiné ou, après bobinage et pour atteindre la perfection, imprégnation à chaud, sous vide, de vernis). C’est très difficile.

2 - Réalisation d’un mécanisme à vis platinées permettant l’alimentation franche et non vibrée de la bobine pendant environ 1/26^e de seconde, chaque seconde ou un peu plus, pendant des années et avec un assez bon rendement. C’est encore plus difficile.

3 - Assembler de façon précise, durable, réglable et réparable les composants indispensables (bobine, pivot, volant, linguet de renvoi et condensateur) en un ensemble monobloc. Quand l’arrivée du courant à la vis platinée mobile était assurée par un ressort spiral le corps fixe du pivot devait être isolé de la masse pour qu’il ne puisse pas y avoir de risque d’électroérosion de l’axe tournant du volant ou balancier.

• En 1964 Clotseul était le concepteur-constructeur dominant du marché français depuis des dizaines d’années avec des fabrications de haute qualité et une commercialisation par de nombreuses agences formées et soutenues à la vente et à la réparation.
• Les boites CFCE, galvanisées à chaud ou peintes étaient parmi les plus durables à l’extérieur.
• La boite avec le rupteur au-dessus de la batterie n’était pas commode, ni pour recharger la batterie, ni pour réparer ou régler le rupteur.
• L’appareil avec le rupteur au-dessus de la batterie avait la borne « Terre » non isolée de la tôle. Les utilisateurs sentaient le courant des impulsions en touchant la boite quand la prise de terre était insuffisante (utilisation trop fréquente d’une « dent de pirouette » cassée !).
• La boite avec le rupteur à côté de la batterie était plus commode pour recharger la batterie et pour réparer ou régler le rupteur.
• Le rupteur de la Clotseul 6 Volts, grosse batterie est un des plus parfaits que je connaisse.
• Pas mieux que les autres constructeurs de rupteurs à vis platinées et bobine de Ruhmkorff Clotseul n’a pas trouvé ou commercialisé de solution au cramage du primaire avec coulage de la cire qui endommageait les bobines quand la batterie était déchargée en-dessous de 4 Volts tout en contenant encore de l’énergie. Le linguet n’étant plus assez attiré les vis platinées restaient en contact permanent, la bobine chauffait et la cire coulait. Il fallait souvent remplacer le rupteur complet ou, au mieux, le ressort spiral qui était recuit.

Impulsion de la Clotseul 6 Volts, grosse batterie avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la Clotseul 6 Volts, grosse batterie produit des impulsions caractéristiques des bobines de Ruhmkorff, espacées d’un peu plus de 1 seconde, durée totale environ 60 ms, tension-crête 100 Volts, intensité-crête 200 mA. Il y a un rebondissement des vis platinées pendant environ 10 ms au début du contact. Les vis platinées étaient remplacées.
