ACRE, clôture sur batterie 6 Volts

Autour des années 50 les électrificateurs ACRE sont construits à Bassens près de Bordeaux et, à ma connaissance, sont commercialisés principalement en Gironde et Dordogne.

La clôture ACRE 6 Volts est représentative de la période d’après guerre où il fallait utiliser des composants anciens disponibles ou adaptés avec des moyens artisanaux. Le coffret en tôle d’acier peinte est constitué d’un coffre sans fond et d’un ensemble rupteur-pupître. Le rupteur est à vis platinées et bobine de Ruhmkorff. La bobine haute-tension est artisanale avec noyau droit feuilleté. Le rupteur à vis platinées est original avec son petit balancier pivotant sous une aiguille de tourne-disque 78 tours . La batterie 6V 14 Ah (moto) est abritée dans le coffret.

ACRE 6 Volts, clôture sur batterie 6 Volts à vis platinées et bobine de Ruhmkorff :

  • Diffusion régionale dans le Sud-Ouest autour de 1950.
  • Alimentation par batterie moto 6 Volts, 14 Ah.

Description et particularités de la clôture ACRE 6 Volts à vis platinées et bobine de Ruhmkorff :

  • Le rupteur à vis platinées est original avec son petit balancier dont la crapaudine huilée pivote sous une aiguille de tourne-disques 78 tours. Le courant d’alimentation de la bobine passe, sans ressort spiral, par un contact dans l’huile entre la pointe de l’aiguille et la crapaudine. Le rappel du balancier se fait par un élastique à torsion non réglable.
  • La bobine de Ruhmkorff avec un noyau droit feuilleté est un bobinage artisanal mal protégé de l’humidité.
  • Depuis le pupître (douille banane noire à droite du voltmètre) un petit tuyau plastique permet de graisser la crapaudine avec de l’huile de vaseline. Je n’ai pas vu ces ingéniosités audacieuses ailleurs !
  • La ACRE 6 Volts est munie d’un interrupteur tumbler « Arrêt-Marche ».
  • Un voyant de contrôle de la tension de sortie est commandé par un bouton-index pour relier la sortie « Clôture » à une lampe néon qui s’illumine d’autant plus qu’il y a davantage de tension dans le circuit extérieur.
  • Un bouton poussoir actionne un vrai voltmètre 6 volts.
  • Un fusible protège le circuit batterie-primaire de la bobine.
  • Sur le dessus du pupître, un chargeur 6 Volts peut être branché dans deux douilles banane isolées, rouge et noire.
  • La borne de sortie « Clôture », au centre d’une plaquette de bakélite, est une vis de 4 mm avec un écrou isolé moleté permettent le branchement du fil de liaison vers la ligne de clôture sur isolateurs.
  • La sortie « Terre » n’est pas isolée de la boite. Quand la prise de terre était insuffisante les utilisateurs sentaient le courant des impulsions en touchant la boite (utilisation trop fréquente d’une « dent de pirouette » cassée !).
  • La batterie (6 V, 14 Ah) est accolée au rupteur, à l’abri du couvercle.

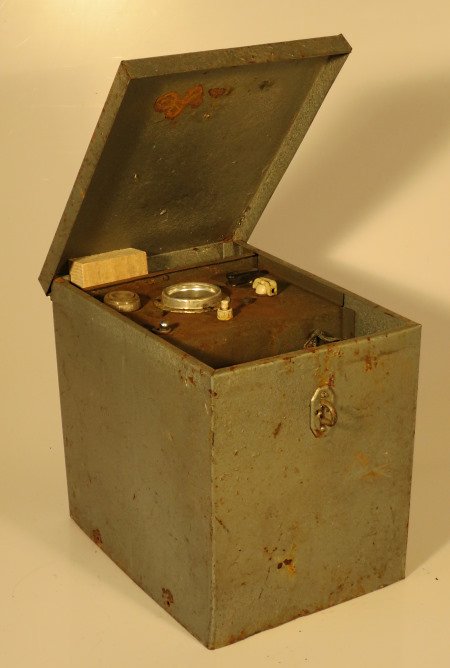

ACRE 6 Volts - Couvercle ouvert.

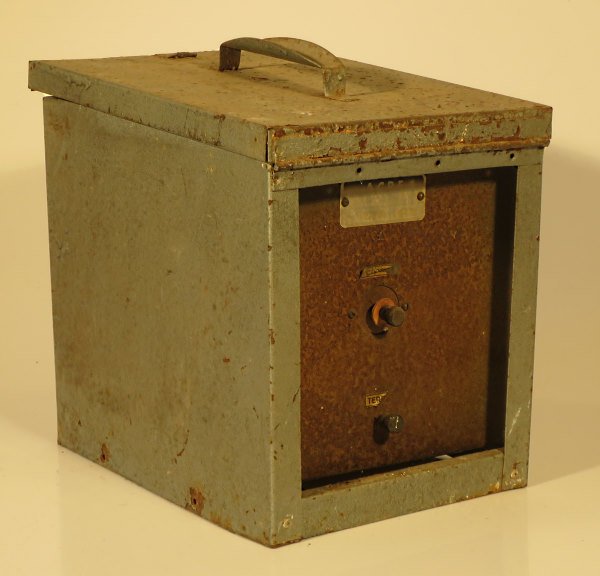

ACRE 6 Volts - Couvercle fermé.

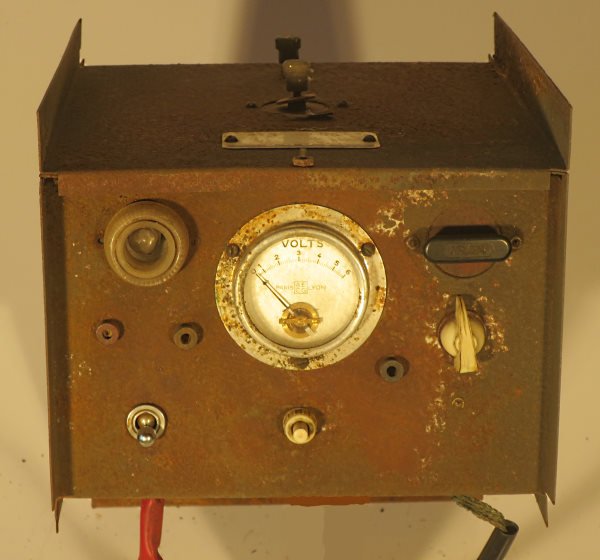

ACRE 6 Volts - Pupître.

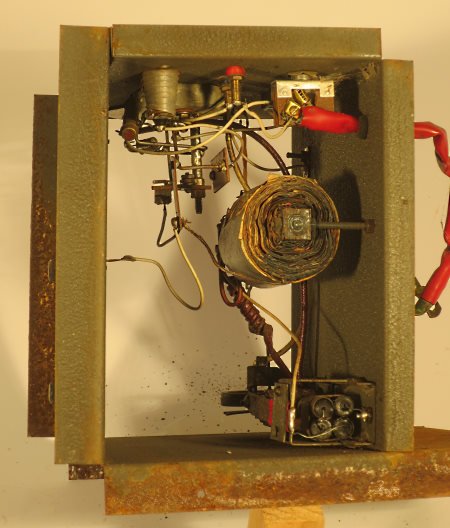

ACRE 6 Volts - Rupteur 1.

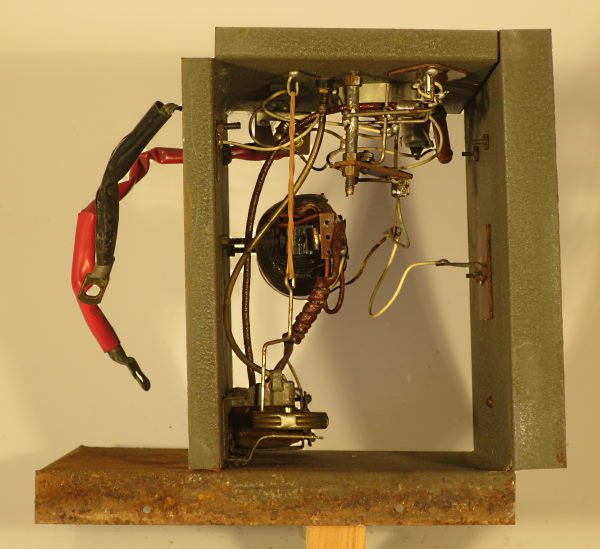

ACRE 6 Volts - Rupteur 2.

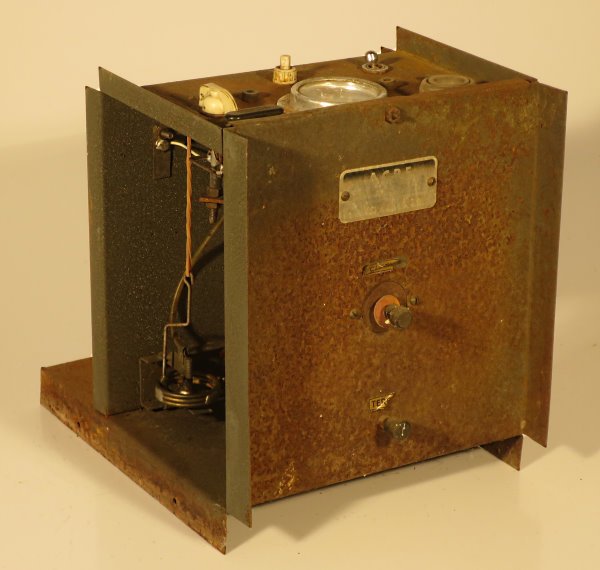

ACRE 6 Volts - Rupteur 3.

Expérience et observations de Michel Pyrat avec l’électrificateur à vis platinées et bobine de Ruhmkorff ACRE 6 Volts :

  • La clôture ACRE 6 Volts sépare ingénieusement la fonction rupteur (alimenter environ chaque seconde pendant environ 1/20e s le primaire d’une bobine 6 V) de la fonction bobine de Ruhmkorff (produire des impulsions haute-tension à partir d’une batterie 6 volts).
  • Le linguet du rupteur n’a pas de moyen de réglage
  • Réussir un petit balancier alimenté par le contact tournant d’une pointe d’aiguille dans une crapaudine est très difficile ; le soutenir et agir sur la cadence par la torsion d’un élastique ne devait pas être durable.
  • Les réparations (interrupteur, vis platinées, élastique … ), étaient possibles après extraction assez difficile du rupteur de sa boite (4 petites vis de 3 mm qui rouillaient).
  • Malgré quelques imperfections ce vieil appareil montre un constructeur original et audacieux pour créer avec des moyens artisanaux et peu d’outillages un appareil complet vraiment au service des éleveurs.

Tension de la ACRE 6 Volts avec charge normalisée de 500 Ohms :

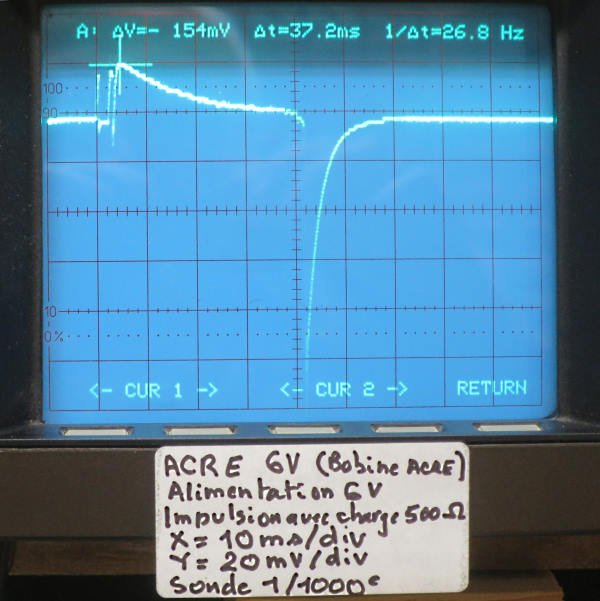

  • Alimentée sous 6 Volts, la tension de sortie avec charge de 500 Ohms est caractéristique des électrificateurs à bobine de Ruhmkorff avec une tension crête à crête de 154 Volts, un courant crête de 308 mA et une durée de 37 ms (1/27e s).
ACRE 6 Volts - 7 base 600
