ACRE, clôture sur secteur 110/220 Volts

Autour des années 50 les électrificateurs ACRE sont construits à Bassens près de Bordeaux et sont commercialisés principalement en Gironde et Dordogne.

La clôture ACRE SK1 110/220 Volts est représentative de la période d’après guerre où il fallait utiliser des composants anciens ou adaptés avec des moyens artisanaux. Le coffret constitué de deux demies coquilles en tôle d’aluminium emboutie, bordée et peinte montre de rares compétences. Le transformateur d’isolement haute-tension utilise de vieilles tôles. La construction devait respecter les limites de la norme NF C 116, 30 Juin 1947. En bon état les clôtures à courant permanent étaient inefficaces ou dangereuses ; elles ont été interdites.

ACRE SK1 110/220 Volts, clôture sur secteur à faible courant permanent :

  • Diffusion régionale dans le Sud-Ouest autour de 1950.

Description et particularités de la clôture ACRE SK1 110/220 Volts à faible courant 50 Hz permanent :

  • La clôture ACRE SK1 110/220 Volts, est construite autour d’un transformateur avec primaire 110/220 volts et secondaire 240 volts dont le débit est limité par 6 résistances carbone de 25000 Ohms en série plus un redresseur sélénium 7 plaquettes dont je n’explique pas l’utilité. Ce type de générateur dont les « impulsions » se succédaient tous les 1/100e s a été interdit après 1950.
  • La ACRE SK1 110/220 Volts est munie d’un interrupteur tumbler « Arrêt-Marche », d’un voyant avec lampe de cadran radio 6 volts branchée en série avec le primaire pour contrôle de l’alimentation secteur et d’un voyant de contrôle de la tension de de sortie avec lampe néon qui s’illumine d’autant plus qu’il y a davantage de tension dans le circuit extérieur entre les bornes « Clôture » et « Terre ».
  • La borne de sortie « Clôture » en porcelaine isole bien ; la borne « Terre » est reliée à la tôle du coffret ; des boulons de 4 mm et de gros écrous moletés laiton permettent le branchement des fils de liaison vers la ligne de clôture sur isolateurs et la prise de terre.

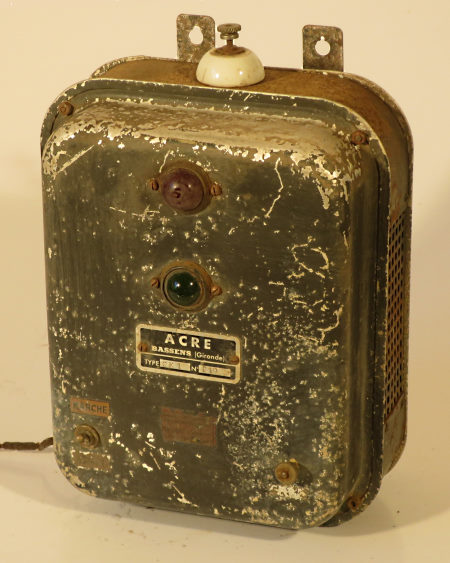

ACRE SK1 220 V - Coffret fermé.

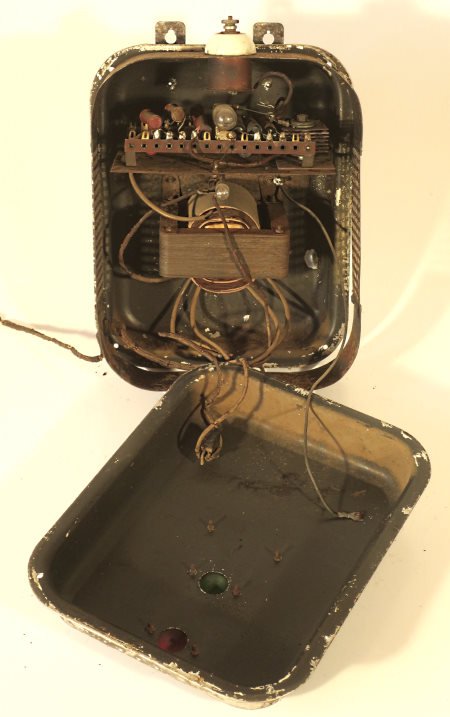

ACRE SK1 220 V - Coffret ouvert.

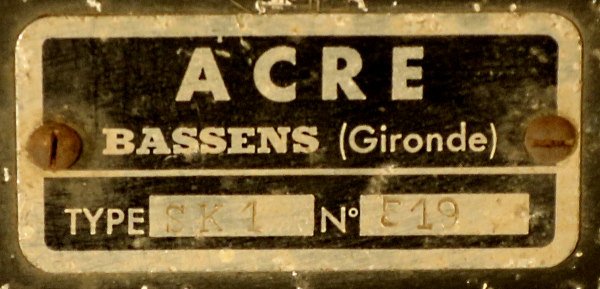

ACRE SK1 220 V - Plaque de marque.

Expérience et observations de Michel Pyrat avec l’électrificateur à courant permanent ACRE SK1 110/220 Volts :

  • Les électrificateurs à courant permanent respectant la norme NF C 116, 30 Juin 1947 (intensité maximum 8 mA dans une résistance de 500 Ohms) n’avaient pas assez d’efficacité ; même en bon état ceux qui dépassaient 8 mA pouvaient être dangereux. Après un coup de foudre provoquant un claquage des isolants entre enroulements du transformateur, le réseau 220V pouvait arriver dans les lignes extérieures sur isolateurs seulement limité par des résistances. J’ai refusé de réparer ou renforcer ces appareils potentiellement dangereux et proposé la vente d’un modèle à impulsions avec reprise du vieux qui s’entasse encore dans mon « musée ».
  • La boite de la ACRE SK1 110/220 Volts est remarquable : emboutir aussi parfaitement de la tôle d’aluminium et la border régulièrement avec un pli écrasé me comble d’admiration !
  • Par sa construction sans transformateur d’isolement et seulement un transformateur haute-tension la ACRE SK1 110/220 Volts est mal protégée des claquages par coups de foudre.
  • La ACRE SK1 110/220 Volts débitait 7 mA avec charge de 500 Ohms sur l’appareil examiné.

Tension de la ACRE SK1 110/220 Volts à vide :

  • Avec une tension d’alimentation de 240 V, 50 Hz, la tension de sortie à vide est une sinusoïde 50 Hz avec une tension crête de 344 Volts (tension efficace 243 V).

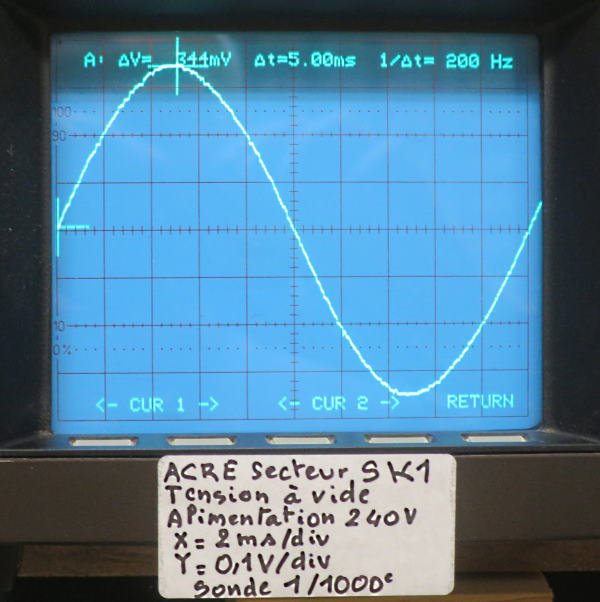

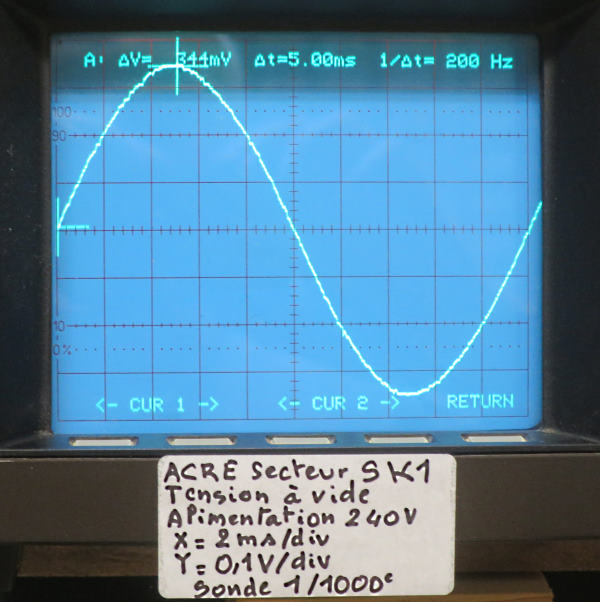

ACRE SK1 220 V -Tension à vide.

Tension de la ACRE SK1 110/220 Volts avec charge normalisée de 500 Ohms :

  • Avec une tension d’alimentation de 240 V, 50 Hz, la tension de sortie avec charge de 500 Ohms est une sinusoïde 50 Hz avec une tension crête de 5 Volts (3,5 V efficaces) et un courant efficace de 7 mA.

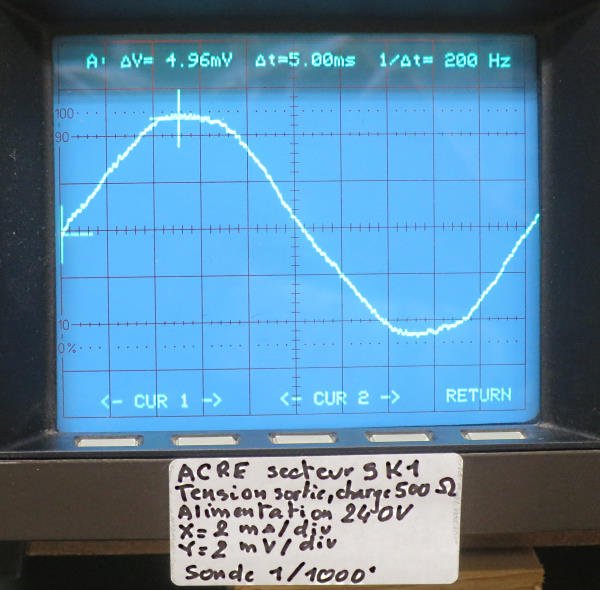

ACRE SK1 220 V -Tension avec charge 500 Ohms.
